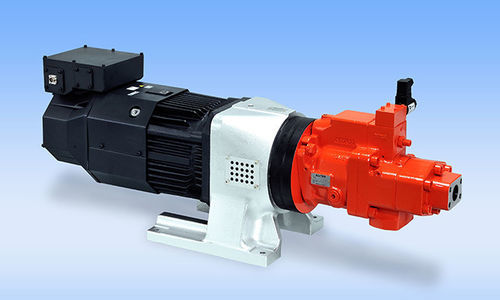

Controlador de bomba de pistão ECO SERVO

de deslocamento positivopara a gestão de bombasde velocidade variável

Overview
O sistema de controlo de velocidade variável ECO SERVO oferece controlo preciso da rotação e do caudal para bombas de êmbolo de alta pressão e grande capacidade. Baseado na experiência Kawasaki, permite regulação precisa do caudal e da pressão, promovendo poupança de energia e redução de ruído do atuador.

Features

• Projetado para bombas de êmbolo KAWASAKI (séries K3VL, K7VG). Pressão de pico: 35 MPa; descarga máxima até 600 L/min (deslocamento de bomba 500 cm3 disponível).
• Adequado a circuitos hidráulicos abertos e fechados; bombas padrão para circuitos abertos e bombas especiais com válvula de sucção para circuitos fechados reversíveis de alta pressão.
• Emprega bomba de deslocamento variável com dois ajustes de deslocamento para reduzir o binário exigido e a potência do motor.
• Compatível com acionamentos servo e inversores.
• Combinado com o controlador dedicado ECO SERVO, possibilita controlo de alta precisão de posição, pressão e caudal.

Specifications

• Deslocamentos de bomba (cm3): 22, 45, 80, 140, 200, 500 (500 cm3 disponível individualmente).
• Acionamento por inversor — potência do motor (kW): 7,5; 11; 22; 30; 30; 37; 45; 55; 75; 90; binários nominais e máximos disponíveis por seleção.
• Acionamento servo — potência do motor (kW): 5; 7; 7; 11; 11; 15; 37; 45; 45; 55; valores de binário nominal e máximo variam por modelo.
• Pressão da bomba — operação máxima: 32 MPa; pico: 35 MPa.
• Velocidade máx.: tipicamente 2 000 min-1 (circuito aberto) / 1 800 min-1 (circuito fechado), dependendo da configuração.
• Fluido hidráulico: fluido hidráulico anti-desgaste.
• Tensão/frequência de alimentação: 200–230 V, 380–480 V, 50/60 Hz.

Notes

• *1 Para combinações de deslocamento de bomba e potência do motor não listadas, contacte a Kawasaki.
• *2 A velocidade nominal do motor é 1500 min-1 (2000 min-1 apenas quando o acionamento servo é classificado a 5 kW ou 7 kW).
• *3 Os valores de binário máximo são valores de curta duração; seleccione acionamentos de modo que o binário efectivo por ciclo fique abaixo do binário nominal.
• *4 A velocidade máxima pode estar sujeita a limites conforme condições de utilização e ciclo de trabalho.
• *5 Para fluídos hidráulicos não especificados acima, contacte a Kawasaki para assistência técnica.
• *6 O deslocamento de 500 cm3 está disponível individualmente; consulte a Kawasaki ao considerar esta capacidade.

Benefits

• Eficiência energética através da optimização da velocidade e do deslocamento da bomba.
• Melhor controlo de posição, pressão e caudal para aplicações industriais de precisão.
• Manutenção e integração do sistema simplificadas com as opções de controlador dedicado.

Applications

• Máquinas para plásticos e injeção / fundição sob pressão
• Máquinas de prensa
• Instalações de tratamento de metais
• Máquinas marinhas e oceânicas

Technical specifications

• Família / modelo: ECO SERVO
• Séries de bombas: KAWASAKI K3VL, K7VG
• Pressão de pico: 35 MPa; pressão máxima de funcionamento: 32 MPa
• Descarga máx.: até 600 L/min (com bomba 500 cm3)
• Deslocamentos cobertos: 22, 45, 80, 140, 200, 500 cm3
• Compatibilidade de acionamento: inversor e servo; bomba de deslocamento variável com dois ajustes
• Fluido hidráulico: fluido hidráulico anti-desgaste
• Tensão/frequência: 200–230 V, 380–480 V, 50/60 Hz
• Velocidade máx.: até 2 000 min-1 (circuito aberto) / 1 800 min-1 (circuito fechado) dependendo da configuração
