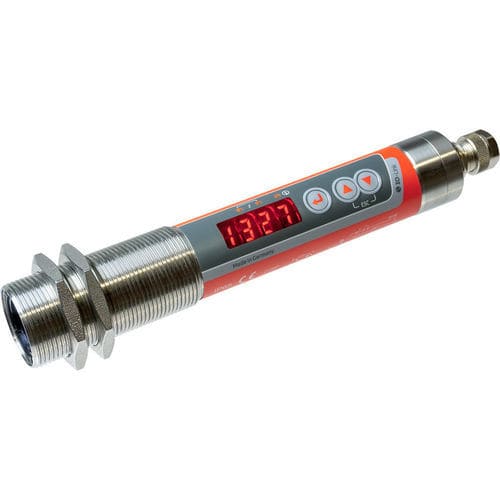

Termômetro de infravermelho CellaCombustion PK 62

de infravermelho próximocom display LED°F

Visão geral do produto
O CellaCombustion PK 62 é um pirômetro infravermelho para medição de temperatura sem contato de chamas com fuligem em centrais a carvão e incineradores. Utiliza o método de duas cores, detectando radiação no infravermelho próximo em duas comprimentos de onda, e aplica um algoritmo para compensar a emissividade dependente do comprimento de onda e a densidade óptica da chama. A temperatura da chama pode ser usada para controlar o burnout, reduzir emissões poluentes e minimizar a formação de escória nas paredes da câmara de combustão.

Função inteligente / Indicador de vitalidade
A série CellaTemp® PK dispõe de um indicador de vitalidade (SMART): sistema de autocontrolo que regista continuamente dados de operação e, como parte da manutenção preventiva, sinaliza o momento ideal para verificações de serviço e calibrações em função das condições de operação.

Características principais

• Faixa de medição 700 a 1700 °C
• Saídas de comutação configuráveis universalmente
• Alta resolução óptica devido às lentes de precisão
• Interface IO‑Link (V1.1.3)
• Todos os parâmetros ajustáveis por botões no sensor ou via interface do sistema
• 2 x saídas de comutação PNP open collector
• Montagem simples por rosca central M30
• Visor LED vermelho de 4 dígitos, muito visível

Dados técnicos - Parâmetros de medição
Faixa de medição: 700 - 1700 °C
Sensor: dupla fotodíodo
Faixa espectral: 0,8 / 1,05 µm
Tempo de resposta t90: ≤ 10 ms (T > 650 °C)
Incerteza de medição: 1 % da leitura [°C]
Repetibilidade: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída de corrente: 0,1 K + 0,005 % da faixa selecionada
Resolução interface: 0,1 K
Resolução display: 1 K

Dados técnicos - Parâmetros elétricos
Saída analógica: 0(4)–20 mA, linear, escalável
Resistência (analógica): ≤ 500 Ω
Saídas de comutação: 2 x PNP open collector 24 V DC, 150 mA máx. cada
Entrada de teste: 10–34 V DC (seg. IEC 61131‑2)
Interface: IO‑Link V1.1.3
Alimentação: 18–32 V DC
Consumo de corrente: ≤ 50 mA a 24 V DC

Dados técnicos - Características
Display: 4 dígitos LED vermelho, altura do dígito 8 mm
Indicador de estado: 3 x LED
Elementos de controlo: 3 botões

Dados técnicos - Parâmetros gerais
Ligação: M12, 5 pinos (A‑coding)
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade permissível: ≤ 95 % U.R. sem condensação
Dimensões: Ø 30 x 210 mm (sem conector)
Caixa: Aço inox V2A (1.4305)
Classe de proteção: IP 65 (DIN 40050)
Peso: aprox. 0,4 kg

Dados técnicos - Parâmetros ajustáveis
Escala saída analógica (0/4–20 mA), correção de relação, compensação de transmissão vidro protetor, constante de tempo de amortecimento, tempo de retenção valor máximo, modo de operação/fonte, ponto de comutação e atrasos, correção de temperatura por pontos de interpolação (X/Y), indicador de vitalidade, parâmetros de serviço, reset fábrica, bloqueio de teclas, opções de display, unidade °C/°F, simulação de temperatura

Dados técnicos - Funções
Sinal de sobretemperatura (temp. interna > 75 °C), função de serviço (simulação de valor medido), DTD (Discontinuous Temperature Detection) para processos descontínuos, funções de diagnóstico (polaridade invertida, sobrecarga, tensão de alimentação incorreta), proteção contra inversão de polaridade na alimentação/analogico/saídas de comutação

Conteúdo da entrega
Pirômetro infravermelho CellaCombustion PK, manual curto, 2 porcas de fixação

Software
SW 50 (software IO‑Link)

Observações
Tamanho típico do ponto a 1,5 m de distância focal: 21 mm. Nº de artigo: 1125231.

Especificações técnicas

• Modelo: CellaCombustion PK 62
• Faixa de medição: 700 - 1700 °C
• Faixa espectral: 0,8 / 1,05 µm
• Tempo de resposta (t90): ≤ 10 ms (T > 650 °C)
• Incerteza de medição: 1 % da leitura
• Repetibilidade: 2 K
• Tamanho do ponto: 21 mm (distância focal 1,5 m)
• Princípio de medição: duas cores
• Saída analógica: 0(4)–20 mA (escalável)
• Saídas de comutação: 2 x PNP open collector (24 V DC, 150 mA máx.)
• Interface: IO‑Link V1.1.3
• Alimentação: 18–32 V DC
• Display: LED vermelho 4 dígitos
• Caixa: Aço inox V2A (1.4305)
• Classe de proteção: IP 65
• Dimensões: Ø 30 x 210 mm
• Peso: aprox. 0,4 kg
• Nº de artigo: 1125231
