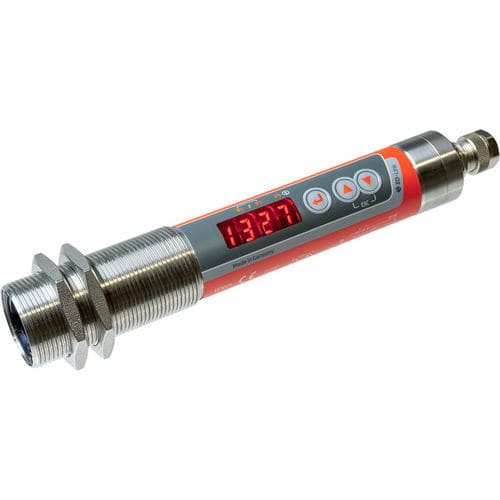

Termômetro de infravermelho CellaCombustion PK 72

monocromáticocom display LEDºC

Descrição do produto:
A CellaCombustion PK 72 realiza medições sem contato numa faixa de comprimento de onda em que gases de combustão carbonáceos quentes apresentam elevada densidade óptica e boas propriedades de radiação. O instrumento destina‑se a medir a temperatura dos gases de combustão em caldeiras a gás e pequenos sistemas de combustão, sendo igualmente adequado para centrais a carvão, instalações de biomassa e incineradores. A série CellaTemp® PK inclui um indicador de vitalidade (SMART) para auto‑monitorização, análise e relatórios contínuos. O monitor de vitalidade regista os dados operacionais relevantes para suportar a manutenção preventiva e pode sinalizar autonomamente os momentos ótimos para verificações de serviço e calibração conforme as condições de operação.

Características especiais:

• Faixa de medição 400 a 2000 °C
• Design pequeno e compacto
• Saídas de comutação configuráveis universalmente
• Alta resolução óptica com lentes de precisão
• Interface IO‑Link
• Todos os parâmetros ajustáveis via botões no sensor ou interface do sistema
• 2 × saídas de comutação PNP open collector
• Montagem muito simples através de rosca central M30
• Visor LED grande e de alta visibilidade

Versão / dados chave do produto:
Versão: CellaCombustion PK 72 BF 1
Faixa de medição: 400 - 2000 °C
Tamanho do alvo: 7 mm
Distância focal: 0,4 m
Forma do campo de medição: redonda
Princípio de medição: monocromático

Dados técnicos (resumo):

• Faixa de medição: 400 - 2000 °C
• Sensor: termopilha
• Faixa espectral: banda CO2
• Tempo de resposta t90: ≤ 60 ms
• Incerteza de medição: 1 % da leitura [°C]
• Repetibilidade: 4 K
• Coeficiente de temperatura: 0,04 %/K
• Resolução saída de corrente: 0,1 K + 0,005 % da faixa selecionada
• Resolução interface: 0,1 K
• Resolução display: 1 K

Parâmetros elétricos (resumo):

• Saída analógica: 0(4) - 20 mA linear, comutável, escalável
• Resistência: ≤ 500 Ω
• Saída de comutação: 2 × PNP Open Collector 24 V DC, 2 × 150 mA máx.
• Entrada de teste: 10 - 34 V DC (seg. IEC 61131‑2)
• Interface: IO‑Link V1.1.3
• Alimentação: 18 - 32 V DC
• Consumo: ≤ 50 mA a 24 V DC

Características (resumo):

• Display: LED vermelho de 4 dígitos, altura do dígito 8 mm
• Indicador de estado: 3 × LED
• Elementos de controlo: 3 botões

Parâmetros gerais (resumo):

• Conexão: rosca M12, conector de 5 pinos (codificação A)
• Temperatura ambiente: 0 - 65 °C
• Temperatura de armazenamento: -20 - +80 °C
• Humidade admissível: 95 % UR máx. (sem condensação)
• Dimensões: Ø 30 × 210 mm (sem plugue)
• Caixa: aço inoxidável V2A (1.4305)
• Grau de proteção: IP 65 segundo DIN 40050
• Peso: aprox. 0,4 kg

Parâmetros ajustáveis (exemplos):

• Escala da saída analógica 0/4 - 20 mA
• Ajuste rápido da emissividade
• Transmissão do vidro de proteção
• Constante de tempo de amortecimento
• Tempo de retenção da memória do valor máximo
• Modo de operação, fonte e ponto de comutação, atrasos de comutação ON/OFF
• Correção de temperatura por pontos de interpolação (pares X/Y)
• Indicador de vitalidade
• Parâmetros de serviço, reposição de fábrica, bloqueio de teclas, opções de visualização, °C/°F, simulação de temperatura

Funções (resumo):

• Sinal de sobretemperatura: indicação para temperatura interna > 75 °C
• Função de teste via botão ou entrada de teste
• Função de serviço: simulação de valor medido
• Função de diagnóstico: indica inversão de polaridade, sobrecarga e tensão de alimentação incorreta
• Proteção contra inversão de polaridade para alimentação, saída analógica e saídas de comutação

Conteúdo da entrega:

• Termómetro infravermelho CellaCombustion PK
• Manual curto
• 2 porcas de fixação

Software:

• SW 50
