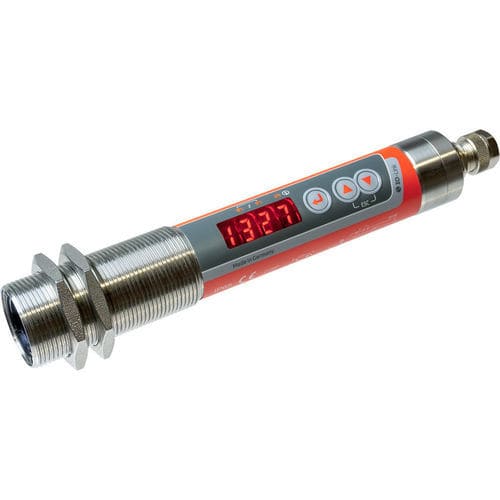

Termômetro de infravermelho CellaCombustion PK 73

com sensorcom display LEDºC

Descrição do produto:
O CellaCombustion PK 73 é um pirômetro infravermelho industrial concebido para medir gases de combustão quentes numa faixa de comprimento de onda onde os componentes do gás apresentam elevada densidade óptica. Destina-se a grandes instalações de combustão, como incineradores, centrais térmicas a carvão e fornos industriais. Integra o indicador de vitalidade CellaTemp® PK (SMART) para auto-monitorização, análise e relatórios, permitindo manutenção preditiva ao assinalar os momentos ótimos para serviço e calibração com base nos dados de operação.

Principais características:

• Faixa de medição 500 a 2.500 °C
• Design compacto e campo de visão estreito
• Saídas de comutação configuráveis universalmente (2 x PNP)
• Alta resolução óptica com lentes de precisão
• Interface IO-Link (V1.1.3)
• Parâmetros ajustáveis via botões no sensor ou via interface do sistema
• Montagem simples por rosca central M30
• Display LED de 4 dígitos, luminoso

Dados técnicos:
Parâmetros de medição
Faixa de medição: 500 - 2500 °C
Sensor: Termopilha
Faixa espectral: gama CO (medição de gases de combustão)
Tempo de resposta t90: ≤ 60 ms
Incerteza de medição: 1 % da leitura
Repetibilidade: 4 K
Coeficiente de temperatura: 0,04 %/K
Resolução saída corrente: 0,1 K + 0,005 % do alcance selecionado
Resolução interface: 0,1 K
Resolução display: 1 K

Parâmetros elétricos
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência: ≤ 500 Ω
Saídas de comutação: 2 x PNP Open Collector, 24 V DC, 150 mA máx.
Entrada de teste: 10 - 34 V DC (seg. IEC 61131-2)
Interface: IO-Link V1.1.3
Alimentação: 18 - 32 V DC
Consumo de corrente: ≤ 50 mA a 24 V DC

Características
Display: LED 4 dígitos vermelho, altura 8 mm
Indicadores de estado: 3 x LED
Elementos de controlo: 3 botões

Parâmetros gerais
Ligação: M12 5 pinos (A-coding)
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: máx. 95 % UR (sem condensação)
Dimensões: Ø 30 x 210 mm (sem ficha)
Caixa: Aço inoxidável V2A (1.4305)
Classe de protecção: IP65
Peso: aprox. 0,4 kg

Parâmetros ajustáveis
Saída analógica 0/4 - 20 mA; escalamento da saída analógica; emissividade; transmissão do vidro de proteção; constante de tempo de amortecimento; tempo de retenção do valor máximo; modo de operação, fonte e ponto de comutação; atrasos de ligação/desligação; correção de temperatura por pontos de interpolação; indicador de vitalidade; parâmetros de serviço; reset de fábrica; bloqueio de teclas; exibição temperatura ou "run"; unidade °C/°F; simulação de temperatura.

Funções
Sinal de sobretemperatura (interno >75 °C); função de teste via botão ou entrada de teste; função de serviço (simulação de valor); função de diagnóstico (polaridade invertida, sobrecarga, alimentação incorreta); proteção contra inversão de polaridade para alimentação, saída analógica e saídas de comutação.

Conteúdo da entrega
Pirômetro infravermelho CellaCombustion PK 73; manual curto; 2 porcas de fixação

Software
SW 50

Campo de medição / exemplos ópticos
Diâmetro do alvo típico a 0,4 m: 7,00 mm (ex. PK 73 BF 1)
Exemplos distância de medição — diâmetro do campo :
0,00 mm — 18,20 mm
16,00 mm — 17,75 mm
32,00 mm — 17,30 mm
...
400,00 mm — 7,00 mm

Especificações técnicas:

• Faixa de medição: 500 - 2500 °C
• Tipo de sensor: Termopilha
• Sensibilidade espectral: gama CO
• Tempo de resposta: ≤ 60 ms
• Incerteza: 1 % da leitura
• Interface: IO-Link V1.1.3
• Saída analógica: 0(4) - 20 mA
• Saídas de comutação: 2 x PNP Open Collector
• Alimentação: 18 - 32 V DC
• Display: LED 4 dígitos vermelho
• Classe de protecção: IP65
• Caixa: Aço inoxidável V2A
• Dimensões: Ø 30 x 210 mm
• Peso: aprox. 0,4 kg
