Sistema de medição de pressão CellaTemp PA 40-K016

de temperaturade fluxoa laser

Descrição do artigo

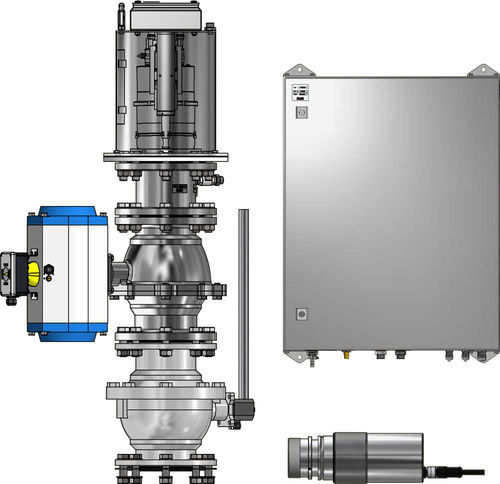

• Sistema de medição composto por: Pirómetro CellaTemp PA 40 AF 1; Montagem SK 803.

Características especiais

• Pirómetro de quociente de duas cores com óptica focalizável em invólucro de aço inoxidável
• Lente de precisão de banda larga com tratamento antirreflexo
• 2 saídas analógicas, 2 saídas de comutação, interfaces USB e RS 485
• Apoio de pontaria: visão através da lente
• Conexão de montagem com acessório de refrigeração e purga de ar para uso industrial
• Válvula de esfera pneumática e mecânica
• Quadro de comando com sistema de controlo para a válvula de esfera pneumática
• Monitor de fluxo e regulador de pressão e ligação para ar e tensão de rede

Parâmetros de medição
Intervalo de medição: 500 - 3000 °C em vários segmentos
Sensor: Duplo fotodíodo
Faixa espectral: 0,95 / 1,05 µm
Tempo de resposta t98: valores múltiplos dependendo do segmento de medição (exemplos): 500 - 1400 °C: ≤ 10 ms (T > 650 °C); 650 - 1700 °C: ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750 - 2400 °C: ≤ 10 ms (T > 950 °C); 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incerteza de medição: 1 % da leitura [°C]
Repetibilidade: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolução saída de corrente: 0,2 K + 0,03 % da faixa selecionada
Resolução interface: 0,1 K
Resolução display: 1 K

Variantes ópticas
Objetivas e focagem (exemplos): 500 - 1400 °C: Objetiva F50 PZ 20.08 focagem 0,3 m - ∞; 650 - 1700 °C, 750 - 2400 °C e 850 - 3000 °C: Objetiva padrão PZ 20.01 focagem 0,4 m - ∞; Objetiva close-up PZ 20.03 focagem 0,2 m - 0,4 m; Grande angular PZ 20.05 focagem 0,2 m - ∞; Teleobjetiva I PZ 20.06 focagem 1,2 m - ∞; Teleobjetiva II PA 20.06 focagem 0,6 m - ∞; adicionalmente para 850 - 3000 °C: Macro PA 40.01 focagem 0,086 m - 0,115 m

Dados ópticos / geométricos
Distância focal: 0,4 m - ∞ (objetiva padrão PZ 20.01)
Relação distância: 80 : 1
Forma do campo de medição: circular
Objetiva: PZ 20.01
Princípio de medição: duas cores
Opção de pontaria: visão através da lente

Parâmetros elétricos
Saída analógica: 0(4) - 20 mA linear, comutável, escalável
Resistência: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Saída de comutação: 2 x Open Collector 24 V DC, ≤ 30 mA
Entrada de comutação: 2 x até 24 V
Interfaces: USB e RS 485
Alimentação: 24 V DC +10 % / -20 %
Consumo de corrente: ≤ 175 mA para 24 V DC
Ligação: rosca M12 conector de 8 pinos

Câmara / Mira / Ecrã
Saída de vídeo (para modelo com câmara): Composite PAL, 1 Vpp, 75 Ω
Opções de mira: visão através da lente, ponto piloto a laser, câmara (varia por modelo)
Visor: display LED vermelho de 4 dígitos, altura dos dígitos 8 mm
Indicador de estado: 2 x LED
Elementos de controlo: 3 botões

Funções e características
Sinal de sobretemperatura: se a temperatura interna exceder 80 °C a saída analógica mostra um valor > 20,5 mA
Função de serviço: simulação de um valor medido ou de um sinal de corrente
Função ATD: deteção automática de temperatura em processos descontínuos
Outras funções: linearização, limiar de monitorização de contaminação, simulação de corrente/temperatura, canais de medição selecionáveis (duas cores, monocor 1, monocor 2), unidade °C/°F

Parâmetros gerais
Temperatura ambiente: 0 - 65 °C
Temperatura de armazenamento: -20 - +80 °C
Humidade admissível: 95 % UR máx. (sem condensação)
Dimensões: Ø 65 mm x 220 mm (máx. 277 mm)
Gaveta: aço inoxidável V2A (1.4305)
Classe de proteção: IP 65 segundo DIN 40050
Peso: aprox. 0,9 kg

Parâmetros ajustáveis (selecção)
Intervalo de medição; variável medida e escala de I/O analógico; filtro de suavização; modo de memória; tempo de retenção da memória; emissividade; transmitância; compensação da radiação ambiente reflectida; limites e modo dos contactos de alarme; parâmetros ATD (opcional); linearização; indicação LED; simulação de corrente e temperatura; função TBC e balanço de brancos para modelos com câmara

Conteúdo da entrega
Pirómetro CellaTemp PA; Cabo de ligação VK 02/A (5 m); Cabo de vídeo VK 02/F (5 m) para modelos com câmara integrada; Cabo USB VK 11/D (1,8 m); Software CellaView; Manual breve

Software
CellaView

Especificações técnicas

• Modelo / Versão: CellaTemp PA 40-K016
• Intervalo de medição (segmentos principais): 500 - 3000 °C (vários segmentos selecionáveis)
• Princípio de medição: Duas cores (quociente) com opção para canais monocor
• Faixa espectral: 0,95 / 1,05 µm
• Relação distância: 80:1; forma do campo de medição: circular; ex. diâmetro do campo a 400 mm: 5,00 mm
• Tempos de resposta típicos: até ≤ 10 ms dependendo da gama e temperatura
• Precisão: 1 % da leitura; repetibilidade 2 K
• Saídas / Interfaces: 2 saídas analógicas, 2 saídas de comutação, USB, RS 485
• Alimentação: 24 V DC (+10 % / -20 %), corrente ≤ 175 mA
• Invólucro / Proteção: aço inoxidável V2A (1.4305), IP65
• Temperatura de operação: 0 - 65 °C; armazenamento: -20 - +80 °C
• Dimensões / Peso: Ø 65 mm x 220 mm (máx. 277 mm) / aprox. 0,9 kg
• Incluído: CellaTemp PA, cabos (ligação, vídeo, USB), software CellaView, manual
