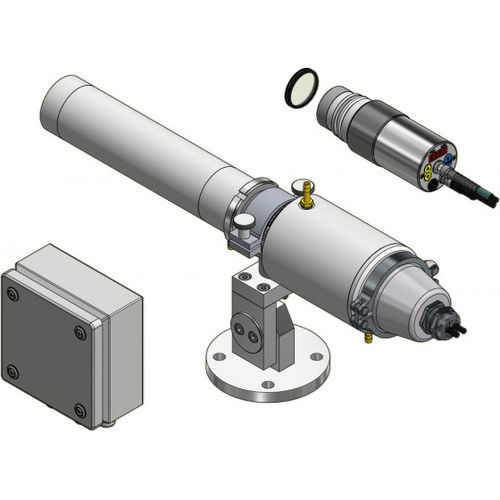

Sistema de medição de temperatura CellaCast PA 83-K011

a laserópticomediante câmera

Componentes:

• Pirômetro CellaCast PA 83 AF 13
• Montagem PA 83-010
• Caixa de derivação VK 30.02
• Janela de proteção em quartzo 70146

Características especiais:

• Pirômetro CellaCast com área de medição retangular em caixa em aço inoxidável para medição de metais líquidos e função ATD para detecção automática de processos descontínuos
• Lente de precisão anti-reflexo de banda larga
• 2 saídas analógicas, 2 saídas de comutação, USB e RS 485
• Auxílio de pontaria: visão através da lente (câmera de vídeo opcional)
• Conjunto de montagem com conexão de refrigeração e purga de ar para uso industrial, com dispositivo de fixação ajustável

Visão geral (dados básicos do produto):
Versão — CellaCast PA 83-K011
Faixa de medição — 650 - 1700 °C (nota: dados técnicos até 2400 °C em segmentos)
Distância de foco — 0,4 m - ∞
Forma do campo de medição — retangular
Taxa distância — 45:1 / 230:1
Objetiva — PZ 20.01
Princípio de medição — dois cores
Opção de apontamento — Câmera de vídeo


Dados técnicos:
Faixa de medição — 650 - 2400 °C em vários segmentos
Sensore — Duplo fotodiodo
Faixa espectral — 0,95 / 1,05 µm
Tempo de resposta t98 — Para 650 - 1700 °C: ≤ 10 ms (T > 750 °C); Para 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
Incerteza de medição — 1,5 % da leitura de temperatura [°C]
Repetibilidade — 3 K
Coeficiente de temperatura — 0,05 %/K
Resolução saída corrente — 0,2 K + 0,03 % da faixa selecionada
Resolução interface — 0,1 K
Resolução display — 1 K


Variações ópticas (objetivas):
Ambas as faixas de medição:
Objetiva padrão PZ 20.01: focagem 0,4 m - ∞
Objetiva close-up PZ 20.03: focagem 0,2 m - 0,4 m
Grande angular PZ 20.05: focagem 0,2 m - ∞
Teleobjetiva I PZ 20.06: focagem 1,2 m - ∞
Teleobjetiva II PA 20.06: focagem 0,6 m - ∞
Objetiva F50 PZ 20.08: focagem 0,3 m - ∞
Adicionalmente para faixa 750 - 2400 °C:
Objetiva macro PA 40.01: focagem 0,086 m - 0,115 m


Parâmetros elétricos:
Saída analógica — 0(4) - 20 mA linear, comutável, escalável
Resistência — ≤ 500 Ω
Entrada analógica — 0 - 10 V
Saída de comutação — 2 x Open Collector 24 V DC, ≤ 30 mA
Entrada de comutação — 2 x até 24 V
Interfaces — USB; RS 485
Alimentação — 24 V DC +10 % / -20 %
Consumo de corrente — ≤ 175 mA para 24 V DC


Câmera:
Saída de vídeo — Composite PAL, 1 Vpp, 75 Ω


Características:
Visão através da lente; Luz piloto a laser; Câmera (opcional); Display — LED vermelho de 4 dígitos, altura do dígito 8 mm; Indicador de estado — 2 x LED; Elementos de controlo — 3 botões


Parâmetros gerais:
Ligação — Rosca M12, conetor de 8 pinos
Temperatura ambiente — 0 - 65 °C
Temperatura de armazenamento — -20 - +80 °C
Humidade admissível — 95 % r.H. máx. (sem condensação)
Dimensões — Ø 65 mm x 220 mm (max. 277 mm)
Caixa — Aço inoxidável V2A (1.4305)
Classe de protecção — IP 65 segundo DIN 40050
Peso — aprox. 0,9 kg


Parâmetros ajustáveis (seleção):

• Faixa de medição
• Variável medida e escala dos sinais de entrada/saída analógicos
• Filtro de suavização
• Modo de memória e tempo de retenção
• Emissividade; Transmitância; Compensação da radiação ambiente refletida
• Limites e modo de operação dos contatos de alarme
• Parâmetros da função ATD; Função de linearização
• Indicador LED de estado; Simulação de corrente e temperatura
• Unidade de temperatura °C/°F; Seleção do canal de medição (dois cores, monocromático 1, monocromático 2)
• Nível de limiar de monitoramento de contaminação; Para modelos com câmera: função TBC, balanço de brancos

Funções:
Sinal de sobretemperatura (se a temperatura interna exceder 80 °C a saída analógica mostra > 20,5 mA); Função de serviço (simulação de um valor medido ou de um sinal de corrente); ATD (Automatic Temperature Detection) para processos descontínuos


Escopo de entrega:
Pirômetro CellaTemp PA; Cabo de conexão VK 02/A (5 m); Cabo de vídeo VK 02/F (5 m) para modelos com câmera integrada; Cabo USB VK 11/D (1,8 m); Software CellaView; Manual (resumo)


Software:
CellaView


Exemplos de campo de medição (excerto):
À distância de medição de 300 mm — largura do campo 10,00 mm, altura 2,00 mm
Exemplos (distância — largura x altura): 0,00 mm — 12,00 mm x 12,00 mm; 300,00 mm — 10,00 mm x 2,00 mm


Especificações técnicas (resumo):

• Modelo: PA 83-K011
• Tipo: Sistema de medição CellaCast com pirômetro bicolor
• Faixas de medição: 650 - 1700 °C (tip.), até 2400 °C em segmentos
• Spot óptico: retangular; relação distância 45:1 ou 230:1
• Objetivas: múltiplas objetivas e objetivas macro/tele opcionais disponíveis
• Saídas & interfaces: 2 saídas analógicas, 2 saídas de comutação, USB, RS 485
• Opções de pontaria: visão através da lente, câmera de vídeo, luz piloto a laser
• Caixa & proteção: Aço inoxidável V2A, IP65
• Alimentação: 24 V DC (+10% / -20%), ≤ 175 mA
• Peso: aprox. 0,9 kg
