Sistema de medição de temperatura CellaTemp PX 40-K001

a laserópticomediante câmera

Visão geral do produto
Sistema de medição com pirômetro bicromático para medição de temperatura sem contato em processos industriais. Modelo: CellaTemp PX 40-K001. Intervalos de medição disponíveis em segmentos cobrindo 500–3000 °C.

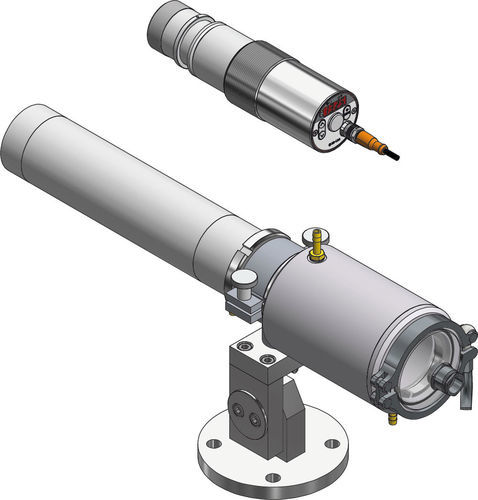

Composição do produto

• Pirómetro CellaTemp PX 40 AF 3
• Montagem PA 83-010 (inclui encaixe de refrigeração e purga de ar)

Características principais

• Pirômetro bicromático com óptica focalizável em carcaça de aço inoxidável
• Lente de precisão anti-reflexo de banda larga
• 1 saída analógica, 2 saídas de comutação, interface IO-Link
• Auxílios de mira: luz piloto laser; câmara integrada e saída de vídeo opcionais (dependendo do modelo)
• Conjunto de montagem com refrigeração e purga de ar; suporte de fixação ajustável para uso industrial

Parâmetros de medição (resumo)
Intervalo de medição: 500–3000 °C em segmentos selecionáveis (ex.: 500–1400, 650–1700, 750–2400, 850–3000 °C).
Sensor: fotodíodo duplo (bicromático) com canais monocromáticos disponíveis.
Faixa espectral: 0,95 / 1,05 µm.
Tempo de resposta t98: valores de exemplo conforme intervalo e temperatura (até ≤ 10 ms em segmentos de alta temperatura).
Incerteza de medição: 1 % da leitura.
Repetibilidade: 2 K. Coeficiente térmico: 0,05 %/K.
Resoluções: saída de corrente 0,2 K + 0,03 % do intervalo selecionado; interface 0,1 K; visor 1 K.

Variantes ópticas
Objetivas / lentes típicas (exemplos):

• F50 PZ 20.08: 500–1400 °C, foco 0,3 m – ∞
• PZ 20.01 padrão: 650–1700 / 750–2400 / 850–3000 °C, 0,4 m – ∞
• PZ 20.03 close-up: 0,2 m – 0,4 m
• PZ 20.05 grande-angular: 0,2 m – ∞
• PZ 20.06 teleobjetiva I: 1,2 m – ∞; PA 20.06 teleobjetiva II: 0,6 m – ∞
• PA 40.01 macro (850–3000 °C): 0,086 m – 0,115 m

Parâmetros elétricos

• Saída analógica: 0(4)–20 mA, linear, comutável, escalável; carga ≤ 500 Ω
• Saídas de comutação: 2 × open collector 24 V DC, ≤ 150 mA
• Interface: IO-Link
• Alimentação: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA (24 V DC)

Câmara / Visada / Visor / Controles

• Saída de vídeo (modelos com câmara): Composite PAL, 1 Vpp, 75 Ω
• Visada: através da ótica, luz piloto laser; câmara opcional
• Visor: display LED vermelho de 4 dígitos (8 mm)
• Estado: 4 × LED; Controlo: 3 botões

Parâmetros gerais

• Ligação: M12 5 pinos
• Temperatura ambiente: 0 – 65 °C; Armazenamento: -20 – +80 °C
• Humidade admissível: ≤ 95 % r.H. (sem condensação)
• Dimensões: Ø 65 mm × 220 mm (máx. 277 mm)
• Carcaça: aço inox V2A (1.4305); Classe de proteção: IP65
• Peso: aprox. 0,9 kg

Parâmetros ajustáveis (seleção)

• Escalonamento da saída analógica e ajuste 0/4–20 mA
• Filtro de suavização, modo de memória, tempo de retenção
• Emissividade e transmitância
• Limites e modo de funcionamento dos contactos de alarme
• Parâmetros ATD (Detecção Automática de Temperatura)
• Simulação de corrente e temperatura; unidade °C / °F
• Canais de medição: bicromático, monocromático 1, monocromático 2
• Limite de monitorização de contaminação
• Modelos com câmara: função TBC, balanço de brancos, número do ponto de medição

Funções & conteúdo da entrega (resumo)

• Sinal de sobretemperatura (indicação se temperatura interna > 75 °C)
• Função de serviço: simulação de valor medido ou sinal de corrente
• Função ATD para processos descontínuos
• Conteúdo da entrega: Pirómetro CellaTemp PX, cabo de ligação VK 02/L AF 1 (5 m), cabo de vídeo VK 02/F (5 m) para modelos com câmara, manual reduzido

Campo de medição (exemplos)
Versão: CellaTemp PX 40-K001.
Intervalo de exemplo indicado: 650–1700 °C (consoante o segmento selecionado).
Distância de foco exemplo: 1,2 m – ∞ com teleobjetiva PZ 20.06.
Relação distância:diâmetro (D:S): 120 : 1. Forma do campo: circular. Objetiva típica: PZ 20.06.

Especificações técnicas

• Modelo / Versão: CellaTemp PX 40-K001
• Intervalo de medição (segmentos): 500–3000 °C (dependente do segmento)
• Princípio de medição: Bicromático (com opções monocromáticas)
• Faixa espectral: 0,95 / 1,05 µm
• Relação distância: 120 : 1
• Objetiva típica: teleobjetiva PZ 20.06 (1,2 m – ∞)
• Tempo de resposta: ≤ 10 ms (dependente de intervalo/temperatura)
• Incerteza de medição: 1 % da leitura
• Saída analógica: 0(4)–20 mA; Saídas de comutação: 2 × open collector 24 V DC
• Interface: IO-Link; Alimentação: 24 V DC
• Proteção: IP65; Carcaça: aço inox V2A
• Dimensões / Peso: Ø 65 mm × 220 mm (máx. 277 mm) / aprox. 0,9 kg
