Sistema central de exaustão de fumaça de piso VacuFil 500

de soldagemcom filtro de limpeza automáticade poeira

Descrição do produto

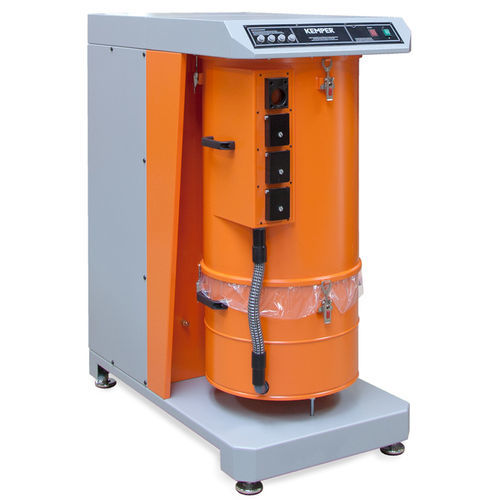

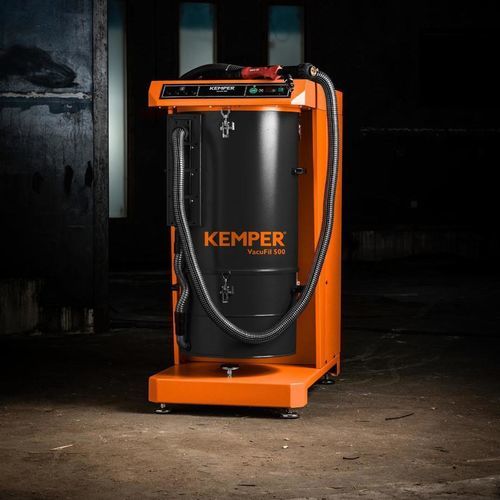

O VacuFil 500 é uma unidade de extração por alto vácuo para fumos e pó de soldadura, concebida para servir até quatro postos de trabalho individuais ou integrar-se numa canalização centralizada.

Aplicações

• Processos de soldadura (MIG/MAG, laser)
• Materiais: aço, alumínio, aço inoxidável
• Funcionamento industrial contínuo e extração robotizada

Principais benefícios

• Limpeza automática dos filtros para funcionamento contínuo e sem interrupções
• Elevada eficiência de separação com cartuchos filtrantes KemTex® ePTFE (filtração por superfície)
• Opções de ligação flexíveis: quatro ligações separadas ou conduta central
• Compressor de canal lateral para geração fiável de vácuo

Características detalhadas
O VacuFil 500 está preparado para tratar concentrações elevadas de fumos e pó de soldadura. Está equipado com cartuchos KemTex® ePTFE de filtração por superfície e limpeza automática por impulsos controlada por pressão diferencial. A unidade suporta extração por tocha e extração robotizada e pode ser fornecida com bicos de sucção ou braços de extração de alto vácuo. O contentor de recolha de pó tem capacidade de 40 L; o ar comprimido para limpeza requer 5–6 bar. O nível de pressão sonora é aproximadamente 74 dB(A).

Dados técnicos (tabela)
Dimensões
Peso: 270 kg
Profundidade: 1197 mm
Largura: 655 mm
Altura: 1377 mm

Filtro
Estágios de filtro: 1
Eficiência de separação ≥: 99,9 %
Área do filtro: 10 m² (KemTex® ePTFE)

Ligações
Saída de ar (nominal): 1377 mm
Volume do contentor de pó: 40 L

Tecnologia
Potência do motor: 5,5 kW
Corrente nominal: 12,9 A
Nível de pressão sonora: 74 dB(A)
Alimentação de ar comprimido para limpeza: 5–6 bar

Desempenho
Capacidade máx. do ventilador: 700 m³/h
Capacidade de extração: 500 m³/h
Capacidade da turbina: 680 m³/h
Pressão negativa máx.: 20.000 Pa

Características / especificações técnicas

• Modelo: VacuFil 500
• Peso: 270 kg
• Dimensões (P × L × A): 1197 × 655 × 1377 mm
• Estágios de filtro: 1
• Eficiência de separação: ≥ 99,9 %
• Área do filtro: 10 m² (cartuchos KemTex® ePTFE, filtração por superfície)
• Contentor de pó: 40 L
• Potência do motor: 5,5 kW
• Corrente nominal: 12,9 A
• Nível de pressão sonora: 74 dB(A)
• Alimentação ar comprimido: 5–6 bar (para limpeza)
• Capacidade máx. do ventilador: 700 m³/h
• Capacidade de extração: 500 m³/h
• Capacidade da turbina: 680 m³/h
• Pressão negativa máx.: 20.000 Pa
• Compatível com até quatro postos ou ligação a conduta central
• Limpeza automática dos filtros com controlo por pressão diferencial
