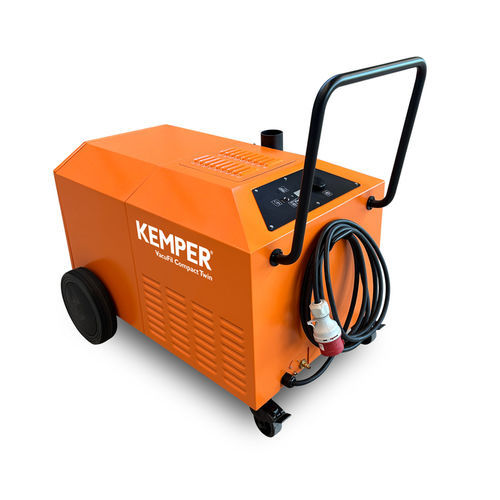

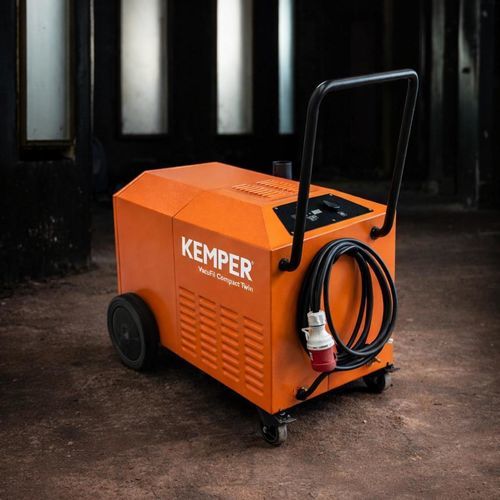

Sistema de filtração de membrana VacuFil Compact Twin

de fumaça

Visão geral
A VacuFil Compact Twin é uma unidade de extração de alto vácuo projetada para volumes médios a grandes de fumos e poeira de soldagem. Fornece extração dedicada para duas estações conectadas e é concebida para uso industrial permanente com filtro de armazenamento lavável e soprador de canal lateral para geração de vácuo.

Propriedades do produto

• Capacidade de funcionamento contínuo
• Processos de soldagem: MIG/MAG
• Materiais: aço, alumínio, aço inoxidável
• Nº do artigo: 82380

Principais benefícios

• Extração eficaz para elevados níveis de fumo e partículas
• Projetada para operação industrial regular / permanente
• Extração de tocha para duas estações (uso alternado ou simultâneo)
• Pré‑seleção contínua da potência de extração para diferentes tochas
• Operação intuitiva com um botão, utilizável com luvas
• Alta flexibilidade com duas conexões (cada uma NW45/63 mm)
• Expansível via interface para módulos adicionais (ex.: controlo do caudal, arranque/paragem automática)

Operação e características
A operação é simplificada por um único botão e regulação contínua da potência. Existe a opção de controlo automático do volume de ar. O soprador de canal lateral fornece pressão negativa fiável para extração robusta em ambientes industriais. A unidade suporta ligação alternada ou simultânea de duas tochas e várias extensões opcionais.

Dados técnicos (tabela)
Dimensões
Peso em kg: 93
Profundidade em mm: 1018
Largura em mm: 692
Altura em mm: 878

Filtro
Estágios de filtro: 1
Área do filtro em m²: 7
Eficiência de separação em % ≥: 99.9

Conexões
Saída de ar em mm: 63
Bocal de conexão Ø em mm: 45

Desempenho
Pressão negativa mín. em Pa: 32000
Capacidade máxima do ventilador em m³/h: 280
Capacidade de extração em m³/h: 280
Capacidade de extração a 18000 Pa em m³/h: 215
Pressão negativa máxima em Pa: 32000

Tecnologia
Potência do motor em kW: 3.8
Corrente nominal em A: 8.1
Nível de pressão sonora em dB(A): 73
Fornecimento de ar comprimido em bar: 6-8

Especificações técnicas

• Modelo: VacuFil Compact Twin
• Nº do artigo: 82380
• Peso: 93 kg
• Dimensões (P × L × A): 1018 × 692 × 878 mm
• Estágios de filtro: 1; Área do filtro: 7 m²; Eficiência ≥ 99.9%
• Saída de ar: 63 mm; Bocal Ø: 45 mm; 2× conexões NW45/63 mm
• Capacidade de extração: máx. 280 m³/h; a 18.000 Pa: 215 m³/h
• Pressão negativa: até 32.000 Pa
• Potência do motor: 3.8 kW; Corrente nominal: 8.1 A
• Nível de pressão sonora: 73 dB(A)
• Fornecimento de ar comprimido: 6–8 bar
• Adequado para soldagem MIG/MAG; materiais: aço, alumínio, aço inoxidável
• Operação por um botão, pré‑seleção contínua da potência, controlo automático do volume (opcional), soprador de canal lateral
