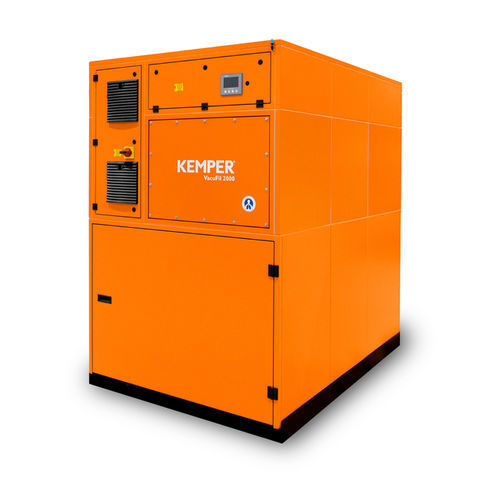

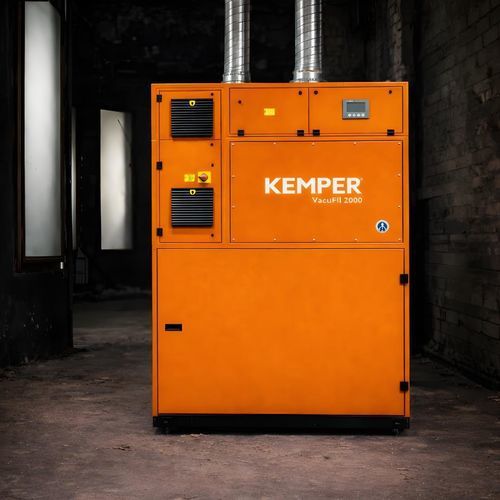

Sistema central de exaustão de fumaça de piso VacuFil 2000

de soldagemde cartuchoautomático

Visão geral
O VacuFil 2000 é uma unidade central de extração de fumos de soldadura de alto vácuo para várias posições de trabalho, com caudal de extração regulado automaticamente e funcionamento contínuo eficiente em termos energéticos. Entrega pronta a ligar (plug & play) e bainhas para empilhador para facilitar a instalação; indicado para oficinas de soldadura de grande porte e centros de formação.

Aplicações

• Grandes volumes de fumos e pó de soldadura
• Extração para tochas, bicos de sucção e braços de extração de alto vácuo
• Oficinas industriais de soldadura e centros de formação profissional

Principais características

• Alta capacidade de extração com regulação automática
• Pronto a ligar (plug & play) para rápida colocação em serviço
• Recolha de pó sem contaminação através da fixação pneumática dos contentores
• Limpeza automática do filtro controlada por pressão diferencial para funcionamento ininterrupto
• Redução de custos energéticos através da regulação do caudal conforme a necessidade
• Comando por ecrã tátil com funções de diagnóstico
• Integração flexível através de contactos sem potencial para sistemas de terceiros

Dados técnicos (resumo)
Peso: 1125 kg
Dimensões (P x L x A): 1870 mm x 1470 mm x 2575 mm
Entrada / saída de ar: 315 mm / 315 mm
Etapas de filtro: 1
Área do filtro: 40 m²
Eficiência de separação ≥: 99,9 %
Número de elementos filtrantes: 4
Depressão mín.: 9000 Pa
Depressão máx.: 21000 Pa
Capacidade do ventilador máx.: 2215 m³/h
Capacidade de extração máx.: 2000 m³/h
Capacidade de extração mín.: 100 m³/h
Potência do motor: 22 kW
Corrente nominal: 40 A
Nível de pressão sonora: 72 dB(A)
Ar comprimido: 5–6 bar

Especificações

• Modelo: VacuFil 2000
• Peso: 1125 kg
• Dimensões (P x L x A): 1870 x 1470 x 2575 mm
• Conexões de ar: 315 mm (entrada/saída)
• Filtro: 1 estágio, 40 m², ≥ 99,9 % eficiência, 4 elementos
• Intervalo de funcionamento: 9000–21000 Pa
• Capacidade de extração: 100–2000 m³/h (ventilador máx. 2215 m³/h)
• Motor: 22 kW, 40 A
• Nível sonoro: 72 dB(A)
• Ar comprimido necessário: 5–6 bar
