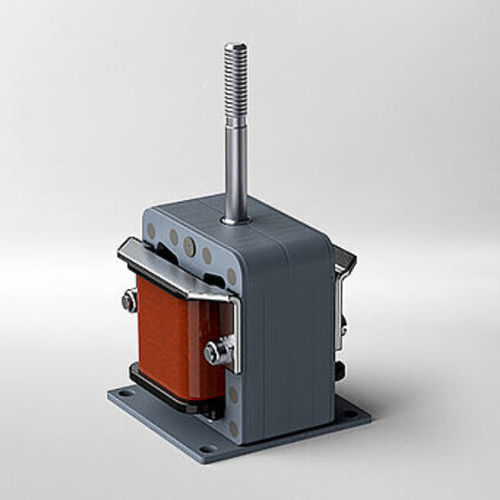

Eletroímã linear AC Solenoids

compacto24 VCA

Os eletroímãs CA são atuadores lineares alimentados por corrente alternada. Oferecem tempos de comutação muito rápidos, forças de atração elevadas e soluções compactas com grandes cursos (até 50 mm), sendo adequados para aplicações que exigem ação rápida.

Tipos

• WL: Jugo em U com armadura em T, fornecendo alta força de tração.
• WTI: Projeto de armadura em I, particularmente adequado para grandes cursos.
• WLF: Mesmo conceito do WL, mas integrado num invólucro fechado em alumínio para maior proteção e dissipação térmica, adequado a condições mais exigentes.

Vantagens num relance

• Tempos de comutação extremamente rápidos
• Forças de atração muito elevadas
• Grande curso em design compacto

Especificações técnicas

• Tensão de alimentação: 12, 24, 110, 230, 400 V AC — 50/60 Hz
• Ciclo de trabalho: 5–100 %
• Curso: 5–50 mm
• Força: 20–400 N
• Tempo de atração: 27–106 ms
• Tempo de libertação: 27–106 ms
• Classe térmica: B
• Grau de proteção (dispositivo): IP00, IP54
• Tipos de instalação: orifício de montagem; placa base; quadro de montagem; invólucro
• Grau de proteção (conexão): IP00, IP54
• Acessórios: limitação mecânica de curso; êmbolo; borne de ligação

Aplicações típicas

• Construção de máquinas
• Tecnologia de energia
• Engenharia de segurança
• Equipamentos de comutação e controlo
