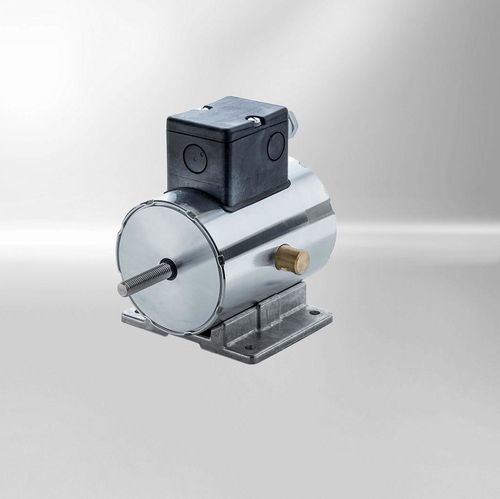

Eletroímã afastador Elevator Brake Solenoids

de alto desempenhocompactode dupla ação

Os solenoides de freio para elevador são solenoides spreader lineares com curso curto e alta força magnética, projetados para liberar freios de bloco ou tambor em acionamentos de elevadores e escadas rolantes. Estão disponíveis como solenoides spreader de ação simples ou ação dupla para se adequar a sistemas com um ou dois freios.

Funcionamento e variantes

• Solenoides spreader de ação simples: atuadores de empuxo que operam em uma direção para liberação do freio.
• Solenoides spreader de ação dupla: dois sistemas de solenoide em uma única carcaça pressionando em direções opostas; comumente usados em sistemas modernos para maior segurança e redundância. Variantes de ação dupla podem incluir liberação manual.
• Perfil de força magnética: ambos os tipos apresentam características de força crescente; o projeto da bobina determina os ciclos de serviço disponíveis.
• Modo de sobreexcitação: quando operado em sobreexcitação (40% ED), o solenoide é energizado com maior potência durante a fase de atuação para alcançar alta força inicial que supere a mola do freio. Um retificador de sobreexcitação reduz a tensão de manutenção assim que o ímã atinge a posição final, normalmente permitindo um ciclo de serviço padrão efetivo de 80% (operação energeticamente eficiente enquanto fornece alta força de atração inicial).
• Opções acústicas e de segurança: soluções para reduzir o ruído de comutação (stop damper) e outras opções adaptadas a requisitos de segurança elevados.

Benefícios

• Curso curto combinado com alta força magnética para atuação compacta e potente.
• Insensível à umidade e poeira (adequado para ambientes severos).
• Montagem possível em qualquer posição para atender diferentes necessidades de instalação.

Dados técnicos do solenoide spreader duplo padrão
Tensão de alimentação: 205 V CC; Ciclo nominal de sobreexcitação: 40% ED; Arranjo típico de retenção padrão após sobreexcitação: 80% ED; Classe de proteção (dispositivo e conector): IP 54.

• LED088000 (40% ED) — Diâmetro x Comprimento: 88 x 120 mm; Curso: 2 mm; Força (START): 450 N; Força (END): 700 N; Potência de entrada: 68 W.
• LED098000 (40% ED) — Diâmetro x Comprimento: 98 x 136 mm; Curso: 2,5 mm; Força (START): 590 N; Força (END): 1.100 N; Potência de entrada: 84 W.
• LED115000 (40% ED) — Diâmetro x Comprimento: 115 x 140 mm; Curso: 3 mm; Força (START): 750 N; Força (END): 1.050 N; Potência de entrada: 90 W.
• LED135000 (40% ED) — Diâmetro x Comprimento: 135 x 165 mm; Curso: 3 mm; Força (START): 1.260 N; Força (END): 1.800 N; Potência de entrada: 131 W.
• LED140000 (40% ED) — Diâmetro x Comprimento: 135 x 225 mm; Curso: 4 mm; Força (START): 1.500 N; Força (END): 3.000 N; Potência de entrada: 182 W.
• LED165000 (40% ED) — Diâmetro x Comprimento: 165 x 250 mm; Curso: 4 mm; Força (START): 2.800 N; Força (END): 3.750 N; Potência de entrada: 201 W.

Características / especificações técnicas

• Marca: Kendrion.
• Aplicação principal: liberação de freios de bloco ou tambor em acionamentos de elevadores e escadas rolantes.
• Variantes: solenoides spreader de ação simples e ação dupla (a ação dupla é frequentemente usada para maior segurança e redundância).
• Capacidade de sobreexcitação para alta força inicial de atuação (sobreexcitação típica: 40% ED seguida de redução da tensão de retenção).
• Classe de proteção (solenoide spreader duplo padrão): IP 54.
• Opções: stop damper para redução de ruído; liberação manual em certos modelos de ação dupla; variações de bobina / ciclo de serviço dependendo da aplicação.
