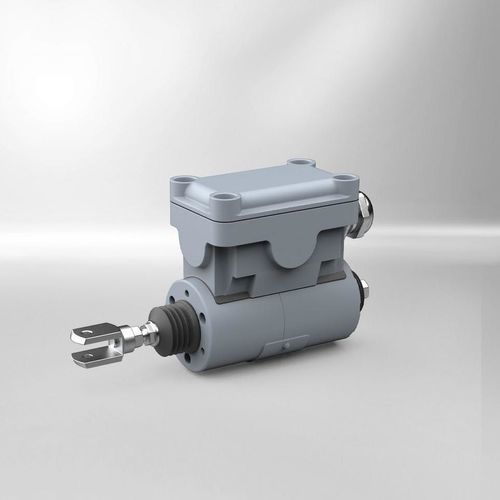

Eletroímã linear Explosion-Proof Solenoids

à prova de explosão24 Vde potência

Visão geral

Os solenóides lineares ATEX (solenóides de êmbolo à prova de explosão) são atuadores lineares especializados projetados para uso em atmosferas explosivas. Eles reduzem o risco de ignição evitando faíscas, arcos elétricos e temperaturas superficiais excessivas e estão disponíveis com certificado de exame de tipo UE (ATEX).

Aplicações

• Utilização em áreas explosivas e ambientes industriais perigosos onde é necessário minimizar riscos de ignição.
• Aplicações típicas: acionamento de válvulas, bloqueios de segurança e outras funções de atuação linear em atmosferas potencialmente explosivas.

Projeto e proteção

• Concepções de solenóides lineares certificados ATEX para atender aos requisitos de atmosferas explosivas.
• Construção destinada a evitar faíscas e arcos elétricos e a limitar as temperaturas de superfície a níveis seguros.
• Bobina encapsulada e componentes resistentes a altas temperaturas; carcaças em aço e alumínio com conexão de terra.

Conformidade / Certificação

• Certificado de exame de tipo UE (ATEX) para operação em zonas explosivas.
• Projetados e testados de acordo com as normas EN aplicáveis para atmosferas explosivas.

Variantes do produto / Resumo técnico (excerto)

• 4101E06K00 — Tamanho 06 — 123 x 230 mm — 24 V DC — 21 W — Curso 15 mm — Força 20 N
• 4101E07K00 — Tamanho 07 — 133 x 240 mm — 24 V DC — 25 W — Curso 20 mm — Força 30 N
• 4101E09K00 — Tamanho 09 — 150 x 260 mm — 24 V DC — 32 W — Curso 20 mm — Força 50 N
• 4103E10K00 — Tamanho 10 — 150 x 285 mm — 24 V DC / 110 V DC — 50 W / 47 W — Curso 25 mm — Força 60 N
• 4103E11K00 — Tamanho 11 — 116 x 315 mm — 24 V DC — 40 W — Curso 30 mm — Força 75 N
• 4103E11K03 — Tamanho 11 — 115 x 215 mm — 200 V DC — 48 W — Curso 15 mm — Força 160 N
• 4103E13K00 — Tamanho 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V DC — 56 W / 60 W / 63 W / 62 W — Curso 30 mm — Força 120 N
• 4103E13K03 — Tamanho 13 — 180 x 315 mm — 200 V DC — 59 W — Curso 15 mm — Força 240 N
• 4103E14K00 — Tamanho 14 — 180 x 410 mm — 24 V DC — 77 W — Curso 40 mm — Força 150 N
• 4103E16K00 — Tamanho 16 — 210 x 475 mm — 24 V DC — 83 W — Curso 50 mm — Força 160 N
• 4103E18K00 — Tamanho 18 — 205 x 490 mm — 24 V DC — 106 W — Curso 50 mm — Força 250 N

Características / Especificações

• Classificação para atmosferas explosivas: II 2G Ex eb IIC T4 Gb
• Ciclo de trabalho: 100%
• Grau de proteção (carcaça e terminais): IP54
• Conceito de proteção contra ignição: segurança aumentada (Ex eb)
• Classe de temperatura: T4 (até +135 °C)
• Temperatura de operação (padrão): -20 °C a +40 °C (para o tipo 4103E11K03: -20 °C a +35 °C)
• Construção: imã em vaso com caixa de terminais separada; caixa de terminais com ligação de proteção PE

Notas de instalação e operação

• Deve ser instalada proteção a montante no lado do cliente (fusível ou disjuntor).
• Recomenda-se o uso de um varistor para limitar picos de tensão na abertura.
• Obedecer às regras de instalação ATEX e aos regulamentos locais ao integrar em equipamentos para zonas perigosas.
