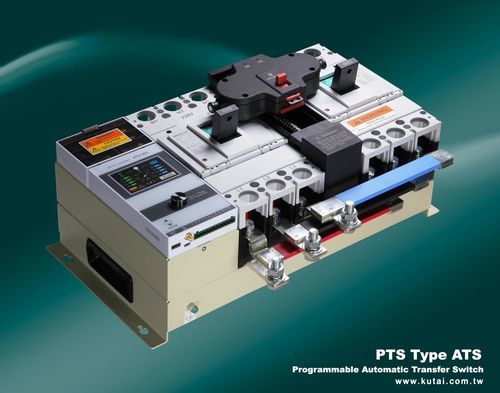

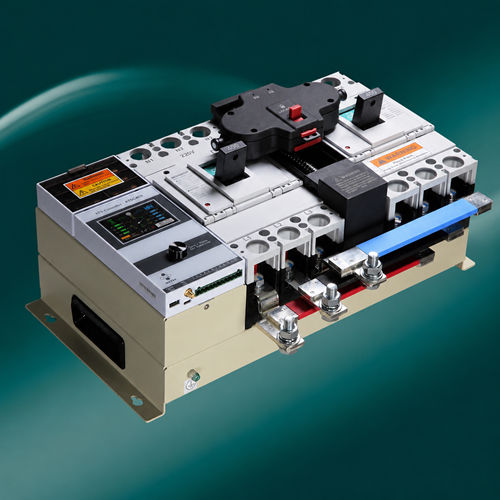

Chave de transferência automática PTS Type ATS

manualpara geradorpara alimentação de emergência

Visão geral do produto
A série PTS é um chaveador de transferência automático programável (ATS) que integra o interruptor de transferência e o controlador numa unidade compacta para montagem em painel. Monitora fontes de rede e gerador, exibe tensões de fase completa, frequência e sequência de fases, e permite configuração local ou remota através de Wi‑Fi e Bluetooth integrados. O ecrã a cores de 3,5" apresenta vista analógica e digital e interface multilingue. Registos de eventos, atualizações de firmware e testes automáticos programados completam as funções de controlo.

Patentes

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

Principais características

• Controlador integrado com o interruptor para economizar espaço e tempo de instalação
• Ecrã a cores 3,5" com indicador analógico e mostrador digital; interface multilíngue
• Wi‑Fi e Bluetooth integrados para monitorização remota, configuração e atualizações de firmware (também suporta atualização via USB)
• Monitorização de tensões de fase completa, perda de fase, frequência e inversão de sequência para rede e gerador
• Funcionamento elétrico e manual com bloqueio mecânico e elétrico para evitar ligação simultânea de rede e gerador
• Dispositivo Lockout–Tagout (LOTO) para prevenir energização acidental
• Configuração no painel frontal ou por smartphone via Bluetooth
• Contactos auxiliares para estado da rede e do gerador
• Agendamento de exercícios automáticos (1–4 semanas)
• Registo de eventos (até 250 registos) e alarme audível para falhas
• Opcional ATSC403B para operação sincronizada e monitorização
• Compatível com IEC 60947-6-1, AC-33A e UL 1008 Type A
• Diagnóstico remoto com códigos para definições, estado dos sensores e tensões de entrada

Especificação do interruptor principal (Classe CB apenas)

• N.º de polos: 2P / 3P / 4P
• Tensão de isolamento nominal Ui: 690 V
• Corrente nominal Ie (ambiente): 250 / 300 / 350 / 400 A (consoante o modelo)
• Capacidade de ruptura AC IEC 60947-2 Icu / Ics: 50 / 25 kA @ 220–240 V; 30 / 15 kA @ 380–415 V; 25 / 13 kA @ 440 V; 20 / 10 kA @ 550 V

Especificação do interruptor principal (Classe PC apenas)

• N.º de polos: 2P / 3P / 4P
• Tensão de isolamento nominal Ui: 690 V
• Corrente nominal Ie (ambiente): 400 A
• Corrente suportada de curta duração (lcw): 10 kA @ 25 ms

Especificações elétricas

• Tensão de operação (Ue): Consulte a descrição do número de modelo
• Frequência nominal: 50/60 Hz
• Saída de sinal de arranque remoto: 7 A @ 250 Vac máx.
• Saída de contacto auxiliar entrada da rede: 3 A @ 250 Vac máx.
• Saída de contacto auxiliar entrada do gerador: 3 A @ 250 Vac máx.

Temporizadores ajustáveis

• TDEN (Emergência → Rede): 0 a 999 s
• TDNE (Rede → Emergência): 0 a 250 s
• TDES (Atraso de partida do motor): 0 a 15 s
• TDEC (Arrefecimento do motor): 0 a 250 s
• TDOF (Pausa em OFF): 0 a 99 s

Ambiente

• Temperatura de funcionamento: -20 a +50 °C
• Temperatura de armazenamento: -30 a +80 °C
• Humidade relativa: até 90 % (sem condensação)

Especificações físicas

• Dimensões 2P/3P: 500,0 (C) × 376,0 (L) × 230,2 (A) mm; 4P: 590,0 × 376,0 × 230,2 mm
• Peso: 2P: 17,9 kg ±2 %; 3P: 19,9 kg ±2 %; 4P: 24,4 kg ±2 %

Notas

• Classe CB: Fornece proteção contra sobrecorrente; os contactos principais podem realizar e interromper correntes de curto‑circuito.
• Classe PC: Pode realizar e suportar corrente de curto‑circuito de curta duração, mas não é projetado para interromper essa corrente.

Especificações técnicas (resumo)

• Série: PTS Series
• Tipo de produto: Chave de Transferência Automática Programável (ATS), 2P / 3P / 4P
• Tensão de isolamento nominal: 690 V
• Opções de corrente nominal: 250, 300, 350, 400 A
• Tensões aplicáveis: 100/110/120; 200/220/240; 380/415; 440/460/480 Vac (conforme configuração)
• Ecrã 3,5" integrado, Wi‑Fi e Bluetooth, atualização de firmware via USB possível
• Armazena até 250 registos de eventos; agendamento de exercícios automáticos
• Normas: IEC 60947-6-1, AC-33A; UL 1008 Type A
