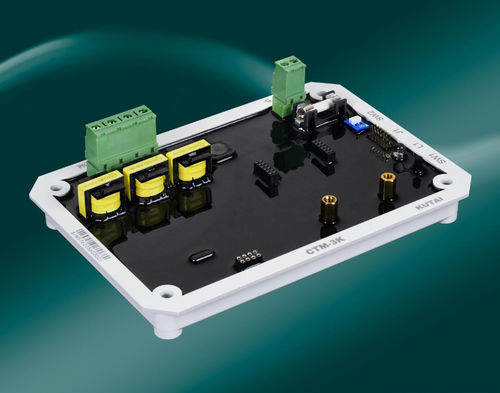

Módulo de comunicação 2 portas CTM-3K

para transmissão de dadosremotopara controle remoto

Visão geral do produto
O CTM-3K é uma unidade integrada de detecção de corrente com interface para instalação de módulos KCU para unidades de controlo KUTAI. Suporta sistemas monofásicos e trifásicos e apresenta a corrente de carga. Compatível com CTs padrão: primário 50–3000 A, secundário selecionável 1 A ou 5 A. O cabo de comunicação possui um conector codificado para instalação plug-and-play e a unidade deteta e mostra automaticamente o estado da ligação sem configuração adicional. Disponibiliza dois slots para módulos KCU para ligações de comunicação remota simultâneas, permitindo um sistema de monitorização remoto estável.

Características

• Deteção de corrente integrada e interface de comunicação KCU para reduzir espaço de quadro e cablagem
• Leitura de corrente de carga para sistemas monofásicos e trifásicos
• Intervalo CT primário 50–3000 A; secundário selecionável 1 A ou 5 A
• Botão de calibração zero para corrente sem carga
• Deteção automática da ligação e indicação de estado após instalação
• Suporta instalação de até dois módulos KCU para comunicação remota
• Design de conector codificado para evitar inversão de ligação
• LEDs indicadores de alimentação e estado de ligação (Verde fixo: alimentação DC ON; Vermelho fixo: ligação ao controlador interrompida; Verde intermitente: operação normal CT secundário 1 A; Vermelho intermitente: operação normal CT secundário 5 A)

Especificações

• Entrada de alimentação: 9–36 Vdc
• Precisão de visualização de corrente: 50–3000 A ±1,5%
• Dispersão de potência estática: < 1 W @ 12 Vdc
• Carga nominal do CT: > 5 VA

Especificações físicas

• Dimensões: 162,0 × 112,0 × 41,2 mm (6,38 × 4,41 × 1,62 in)
• Peso: 329 g ±2% (0,73 lb ±2%)

Ambiente

• Temperatura de funcionamento: -20 a +60 °C
• Temperatura de armazenamento: -30 a +80 °C
• Humidade relativa: ≤95%

Acessórios

• Padrão: HU-050-KCU-09 (arnês 500 mm) ×1
• Opcional: HU-100-KCU-09 (arnês 1000 mm)

Características técnicas

• Modelo: CTM-3K
• Marca: KUTAI
• Entrada de alimentação: 9–36 Vdc
• Intervalo de visualização de corrente: 50–3000 A ±1,5%
• Secundário CT selecionável: 1 A ou 5 A
• Dispersão de potência estática: < 1 W @ 12 Vdc
• Carga nominal do CT: > 5 VA
• Dimensões: 162,0 × 112,0 × 41,2 mm
• Peso: 329 g ±2%
• Temperatura de funcionamento: -20 a +60 °C
• Temperatura de armazenamento: -30 a +80 °C
• Humidade relativa: ≤95%
