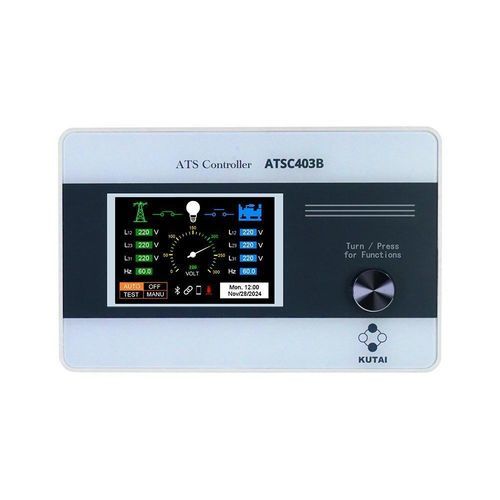

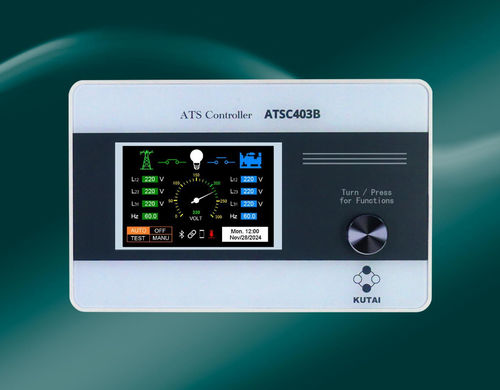

Módulo de visualização LCD ATSC403B

em coresnumérico480 x 320

Visão geral do produto
O ATSC403B é um módulo de visor para operador remoto montado em painel, destinado a controladores PTS. Permite operar o sistema, monitorar o estado em tempo real do ATS e configurar parâmetros externamente ao painel sem abrir a porta, melhorando a eficiência operacional e a segurança no local.

Recursos

• Conectado ao controlador PTS via dois cabos USB Type-C
• Controle baseado em microcontrolador com grau de proteção IP65 (totalmente protegido contra pó e protegido contra jatos de água de baixa pressão)
• LCD colorido de 3,5 polegadas (sincronizado com o controlador PTS)
• Botão giratório multifuncional para ajuste direto de parâmetros no painel
• Design de montagem em painel para operação e monitoramento externos ao invólucro
• Suporta exibição numérica e analógica para medição em tempo real de valores de potência
• Interface multilíngue: chinês tradicional, inglês, japonês, espanhol
• Alarme audível para todas as mensagens de falha
• Detecção de presença por radar integrada para ativação automática da tela

Especificações
Tensão de operação: 5Vdc
Consumo estático: < 0,8W
Resolução de display: 480 × 320 pixel

Acessórios padrão

• Presilhas de fixação: 2 pcs
• HU-100-TYPEC: cabo USB Type-C 1000 mm

Acessórios opcionais

• HU-200-TYPEC: cabo USB Type-C 2000 mm

Ambiente
Temperatura de operação: -20 a +50 °C
Temperatura de armazenamento: -30 a +80 °C
Umidade relativa: 90% máx.

Especificações físicas
Dimensões: 112,0 (C) × 176,0 (L) × 34,7 (A) mm (4.41 × 6.93 × 1.37 inch)
Dimensões de recorte: 160,0 × 96,0 ±0,5 mm (6.22 × 3.78 ±0.02 inch)
Peso: 320 g ±2% (0.71 lb ±2%)

Detalhes técnicos

• Modelo: ATSC403B
• Tensão de operação: 5Vdc
• Consumo estático: < 0,8W
• Display: LCD colorido 3,5 polegadas, 480 × 320 pixel
• Grau de proteção: IP65
• Interface do usuário: botão giratório multifuncional; suporte multilíngue (chinês tradicional, inglês, japonês, espanhol)
• Conectividade: dois cabos USB Type-C para o controlador PTS
• Detecção de presença por radar integrada para ativação automática
• Alarme audível para mensagens de falha
• Acessórios padrão: 2 presilhas de fixação, HU-100-TYPEC (1000 mm)
• Acessório opcional: HU-200-TYPEC (2000 mm)
• Temperatura de operação: -20 a +50 °C; Temperatura de armazenamento: -30 a +80 °C; Umidade relativa: até 90%
• Dimensões (C×L×A): 112,0 × 176,0 × 34,7 mm; Recorte: 160,0 × 96,0 ±0,5 mm; Peso: 320 g ±2%
