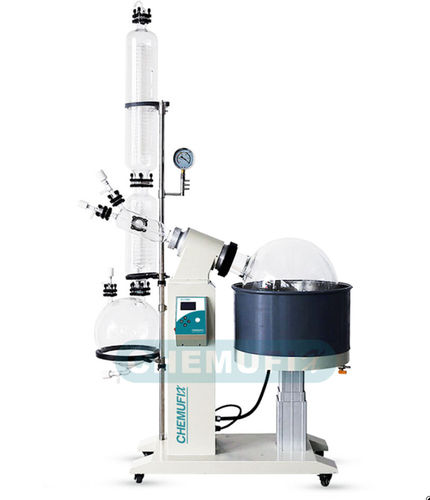

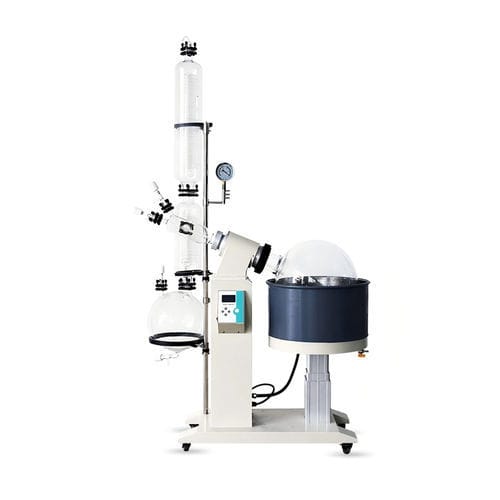

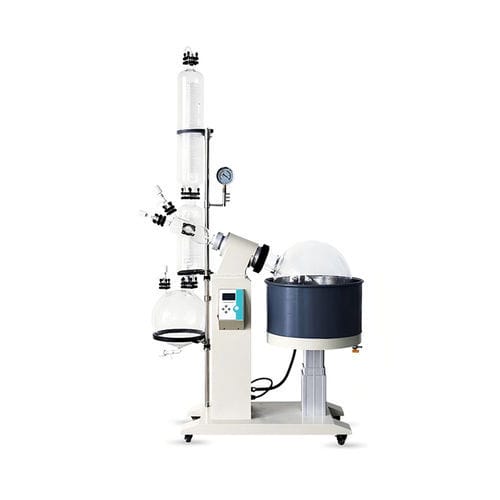

Evaporador a vácuo RE-LA-50

rotativode laboratóriopara concentração de amostras

Visão geral do produto
A série RE-LA de evaporadores rotativos é projetada para frascos de grande capacidade e grande diâmetro, aumentando a área e a eficiência de evaporação. Inclui banho de água a vácuo em aço inoxidável (banho de óleo opcional) com aquecimento periférico rotativo para melhorar a evaporação e a difusão da solução. O sistema é adequado para laboratórios biológicos, farmacêuticos, químicos e de alimentos, bem como para produção em pequena escala. O modelo RE-LA-50 (50 L) é especialmente indicado para extração de óleos pesados.

Características

• Configuração à prova de explosão opcional
• Vedação rotativa dupla em PTFE e borracha fluorada (patenteada) para alta integridade de vácuo
• Controle de motor por inversor de frequência importado e controlo digital de temperatura para operação precisa
• Válvula de comutação de vácuo para recolha contínua sem interromper a destilação a vácuo
• Elevação elétrica para banho água/óleo; suporte de elevação manual disponível
• Válvula de descarga em PTFE — resistente à corrosão e sem contaminação
• Conjunto de vidraria sobressalente opcional

Dados técnicos (resumo)

• Modelos: RE-LA-5 / RE-LA-10 / RE-LA-20 / RE-LA-50
• Capacidade do balão rotativo: 5 L / 10 L / 20 L / 50 L
• Diâmetro da flange: Φ50 mm / Φ95 mm / Φ95 mm / Φ125 mm
• Capacidade do frasco coletor: 3 L / 5 L / 10 L / 20 L
• Velocidade de rotação: RE-LA-5 10–140 r/min; RE-LA-10/20 10–130 r/min; RE-LA-50 10–110 r/min (conversão de frequência)
• Potência do motor rotativo: 40 W / 90 W / 120 W / 120 W
• Tubo de condensação: duplo serpentina vertical (modelos pequenos); principal+auxiliar três-circuitos altamente eficiente (modelos grandes)
• Faixa de temperatura do banho: banho de água RT–99°C; opção banho de óleo RT–180°C
• Vácuo: aprox. 399,9 Pa (abaixo de 3 mmHg)
• Capacidade de evaporação (água/álcool): RE-LA-5 ≥2 L/h / ≥4 L/h; RE-LA-10 ≥3,2 L/h / ≥6,5 L/h; RE-LA-20 ≥5 L/h / ≥11 L/h; RE-LA-50 ≥9 L/h / ≥19 L/h
• Curso de elevação: RE-LA-5 0–150 mm; RE-LA-10 0–160 mm; RE-LA-20 0–190 mm; RE-LA-50 0–230 mm
• Alimentação: RE-LA-5/10/20 220–240V/50Hz; RE-LA-50 380V/50Hz (dependendo do modelo)
• Potência total: RE-LA-5 2,2 kW; RE-LA-10 4,8 kW; RE-LA-20 6,3 kW; RE-LA-50 8,3 kW
• Dimensões (mm): RE-LA-5 765×400×1070; RE-LA-10 920×550×1700; RE-LA-20 1250×600×2100; RE-LA-50 1320×770×2340

Especificações técnicas

• Modelo: RE-LA-50
• Capacidade do balão rotativo: 50 L
• Capacidade do frasco coletor: 20 L
• Diâmetro da flange: Φ125 mm
• Velocidade de rotação: 10–110 r/min (conversão contínua por frequência)
• Capacidade de evaporação (água): ≥9 L/h (típico)
• Capacidade de evaporação (álcool): ≥19 L/h (típico)
• Faixa de temperatura: RT–99°C (água); RT–180°C (opção óleo)
• Vácuo alcançável: aprox. 399,9 Pa (abaixo de 3 mmHg)
• Curso de elevação: 0–230 mm; modo de elevação: elétrico (opções elétrico & manual)
• Alimentação: 380V/50Hz (dependendo do modelo)
• Potência total: ≈8,3 kW
• Construção: banho de água em aço inoxidável (opção banho de óleo), válvula de descarga em PTFE, vedação rotativa dupla PTFE/borracha fluorada
