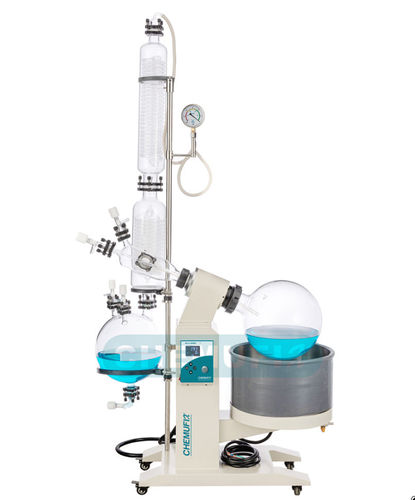

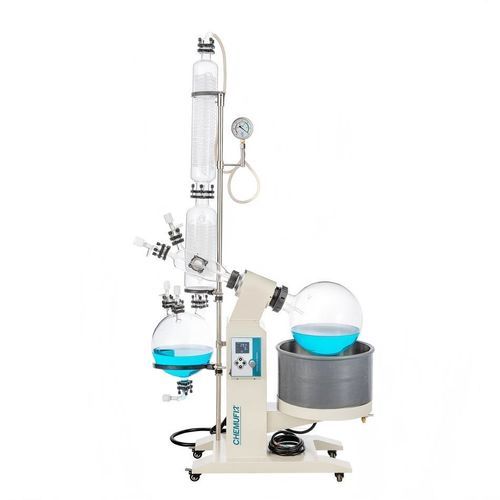

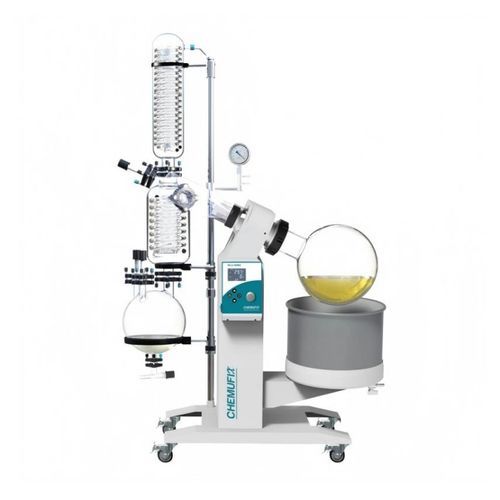

Evaporador rotativo RE-LA series

de laboratóriopara líquidospara solventes

Evaporador rotativo de grande capacidade

Uso
A série RE-LA é um evaporador rotativo de grande capacidade com balão rotativo de grande diâmetro e ampla área de evaporação. O banho de água a vácuo com aquecimento na borda rotativa melhora a eficiência de difusão da evaporação. Adequado para aplicações em pequena escala em laboratórios e produção nos setores biológico, farmacêutico, químico e alimentar. O sistema pode ser suportado por bombas de vácuo de água reciclada, bombas de diafragma, bombas de ciclo de baixa temperatura (vácuo), refrigeradores de circulação, circuladores de temperatura constante e bombas de circulação de líquido refrigerante de baixa temperatura.

Características

• Construção à prova de explosão opcional.
• Vedação rotativa dupla em Teflon (PTFE) e borracha fluoretada (patenteada) para garantir alto vácuo.
• Sistema de controlo de frequência avançado importado e sistema de controlo de temperatura preciso e fiável.
• Válvula de comutação de vácuo permite recolha contínua do destilado sem afetar o vácuo do sistema.
• Banho de água (banho de óleo opcional) com elevação elétrica; opção de elevação manual disponível; fácil de operar.
• Válvula de descarga em PTFE: resistente à corrosão e sem contaminação.
• Conjuntos adicionais de vidro opcionais.

Dados técnicos (tabela)
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | Ecrã digital, conversão de frequência contínua | Ecrã digital, conversão de frequência contínua | Ecrã digital, conversão de frequência contínua | Ecrã digital, conversão de frequência contínua
Rotary speed | 10 a 140 r/min | 10 a 140 r/min | 10 a 130 r/min | 10 a 110 r/min
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | Tubo serpentina duplo vertical | Vertical, principal + auxiliar e circulação tripla de alta eficiência | Vertical, principal + auxiliar e circulação tripla de alta eficiência | Vertical, principal + auxiliar e circulação tripla de alta eficiência
Water/Oil bath | Banho de água em aço inoxidável (pode ser trocado por banho de óleo) | Banho de água em aço inoxidável (pode ser trocado por banho de óleo) | Banho de água em aço inoxidável (pode ser trocado por banho de óleo) | Banho de água em aço inoxidável (pode ser trocado por banho de óleo)
Temperature range | Ecrã digital, RT~99°C (banho de óleo RT~180°C) | Ecrã digital, RT~99°C (banho de óleo RT~180°C) | Ecrã digital, RT~99°C (banho de óleo RT~180°C) | Ecrã digital, RT~99°C (banho de óleo RT~180°C)
Vacuum degree | 399.9 Pa (abaixo de 3 mmHg) | 399.9 Pa (abaixo de 3 mmHg) | 399.9 Pa (abaixo de 3 mmHg) | 399.9 Pa (abaixo de 3 mmHg)
Evaporating capability | Água ≥ 2 L/h; Álcool ≥ 4 L/h | Água ≥ 2 L/h; Álcool ≥ 4 L/h | Água ≥ 3.2 L/h; Álcool ≥ 6.5 L/h | Água ≥ 5 L/h; Álcool ≥ 11 L/h / Água ≥ 9 L/h; Álcool ≥ 19 L/h (intervalos para modelos maiores indicados)
Elevating mode | Elétrico | Elétrico | Elétrico (ou manual) | Elétrico & manual
Elevating stroke | 0~150 mm | 0~150 mm | 0~160 mm | 0~190 mm / 0~230 mm (maior)
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz (para algumas configurações)
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW (modelos maiores)
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

Especificações técnicas

• Série: RE-LA Series (modelos: RE-LA-5, RE-LA-10, RE-LA-20, RE-LA-50).
• Capacidade do balão rotativo: 5 L / 10 L / 20 L / 50 L (consoante o modelo).
• Capacidade do frasco coletor: 3 L / 5 L / 10 L / 20 L (consoante o modelo).
• Diâmetros da flange: Φ50 mm (RE-LA-5), Φ95 mm (RE-LA-10/20), Φ125 mm (RE-LA-50).
• Controlo rotativo: Ecrã digital com controlo por conversão de frequência contínua.
• Intervalos de velocidade: até 140 r/min (modelos mais pequenos) até 110 r/min (maior).
• Potência do motor rotativo: de 40 W até 120 W (varia consoante o modelo).
• Projeto de condensação: condensadores verticais duplos/serpentina ou principal+auxiliar/circulação multi-eficiente.
• Banho: banho de água em inox padrão; banho de óleo opcional (intervalo de temperatura mais elevado).
• Intervalo de temperatura: RT a 99°C (opção banho de óleo RT a 180°C).
• Capacidade de vácuo: até ~399.9 Pa (abaixo de 3 mmHg).
• Capacidade de evaporação (aprox.): Água 2–9 L/h (dependendo do modelo); Álcool maior (aprox. 4–19 L/h dependendo do modelo).
• Elevação: elevação elétrica padrão; alguns modelos oferecem combinação elétrica e manual; cursos de 0–150 mm até 0–230 mm.
• Alimentação & consumo: tipicamente 220–240V/50Hz; algumas configurações industriais 380V/50Hz; potência total de ~2.2 kW até ~8.3 kW consoante o modelo.
• Dimensões: dependem do modelo (exemplos: RE-LA-5: 765×400×1070 mm; RE-LA-10: 920×550×1700 mm; RE-LA-20: 1250×600×2100 mm; RE-LA-50: 1320×770×2340 mm).
• Opções & acessórios: construção à prova de explosão, conjuntos de vidro adicionais, tipos alternativos de bomba de vácuo, refrigeradores de circulação ou chillers e outros dispositivos de suporte.
