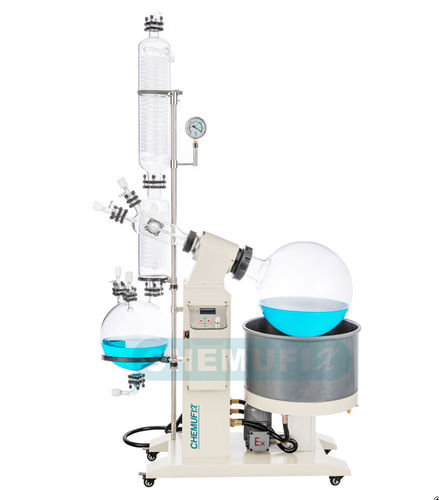

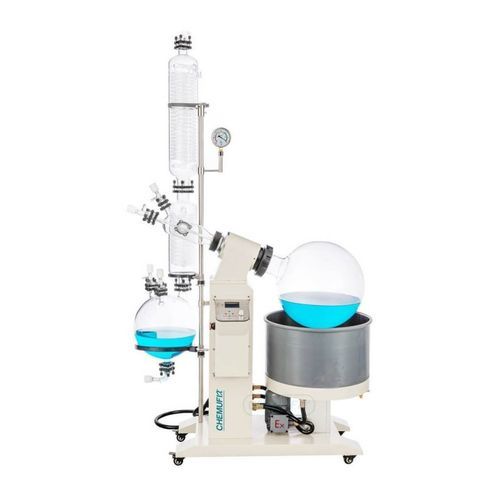

Evaporador a vácuo RE-LA Ex series

rotativode laboratóriopara líquidos

Visão geral
Evaporador rotativo a vácuo de grande capacidade Labfreez™ série RE-LA Ex com frascos de grande diâmetro, banho de água em SS304 e aquecimento periférico rotativo para melhorar a evaporação e difusão da solução. Adequado para P&D e produção em pequena escala nos setores de biotecnologia, farmacêutico, químico e alimentício. O sistema pode ser configurado com várias bombas de vácuo, refrigeradores circulantes e acessórios de controlo de temperatura.

Características

• Vedação rotativa dupla em Teflon (PTFE) e borracha fluorada (tecnologia patenteada) para vácuo elevado e fiável.
• Sistema de controlo de frequência avançado e regulação de temperatura precisa.
• Válvula de comutação de vácuo permite recolha contínua sem interromper o vácuo do sistema.
• Elevação do banho de água: opções de elevação elétrica ou manual para uso ergonómico.
• Válvula de descarga em PTFE, resistente à corrosão e livre de contaminação.

Motores à prova de explosão

• Potência do motor selecionável de acordo com a viscosidade do material misto.
• Grau à prova de explosão: dIIBT4.
• Potências disponíveis: 90 W, 180 W, 370 W.
• Desenhados para operar sem faíscas.

Secção de controlo à prova de explosão

• Construção em aço soldado de alta qualidade com acabamento por pulverização eletrostática de alta tensão.
• Bus e saídas com estrutura de segurança reforçada.
• Desenho de controlo personalizado com protecções: sobretensão, subtensão, sobrecorrente, sobrecarga e sobreaquecimento.
• Grau à prova de explosão: dIIBT4.
• Display digital de velocidade e display digital de temperatura com monitorização online.
• Função de manutenção de velocidade e controlo PID de temperatura (intervalo padrão: temperatura ambiente até 99°C).
• Opcional banho de alta temperatura até 180°C.
• Tubo flexível de ligação à prova de explosão: resistente ao fogo, à corrosão e à água, anti-envelhecimento.

Tubo de aquecimento elétrico à prova de explosão

• Aquecedor tubular que converte energia elétrica em calor para o banho; construção em aço inoxidável soldado a frio.
• Acabamento por pulverização eletrostática de alta tensão e estrutura de segurança reforçada em bus/saídas.
• Grau à prova de explosão: dIIBT4; resistente à corrosão, água e óleo; anti-envelhecimento.
• Opções de tensão: 220 V, 380 V. Opções de potência: 3 kW, 4,5 kW, 6 kW, 8 kW.
• Aço inoxidável SUS304 para boa condutividade térmica, isolamento e longa vida útil.

Norma à prova de explosão

• Marca dIIBT4: adequado para uso em locais Classe IIB e grupos de gás com temperatura de ignição T4.
• Projeto à prova de chama (GB3836.2) isola as fontes de ignição.
• Classificação de equipamentos elétricos à prova de explosão subdividida por MESG ou MICR em IIA, IIB, IIC.
• Grupos de temperatura de ignição de gases T1–T6; T4 corresponde a temperatura de ignição entre 135°C e 200°C.

Evaporador rotativo de vácuo grande capacidade — Especificações (tabela)
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
Capacidade do frasco rotativo | 5 L | 10 L | 20 L | 50 L
Diâmetro da flange | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
Capacidade do frasco coletor | 3 L | 5 L | 10 L | 20 L
Controlo rotativo | Conversão de frequência contínua (todos os modelos)
Velocidade rotativa | 10 ~ 140 r/min | 10 ~ 130 r/min | 10 ~ 130 r/min | 10 ~ 110 r/min
Potência do motor rotativo (W) | 40 W | 90 W | 180 W | 370 W
Grau à prova de explosão | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
Tubo de condensação | Tubo em serpentina dupla vertical | Vertical, arrefecimento principal + auxiliar, circuito triplo de alta eficiência (modelos maiores) | Vertical, principal + auxiliar | Vertical, principal + auxiliar
Banho de água | Banho em aço inoxidável SS304 com camada de revestimento (todos os modelos)
Faixa temp. | Ecrã digital LCD, TA ~ 99°C ±1°C (padrão); opção até 180°C
Grau de vácuo | 399.9 Pa (abaixo de 3 mmHg)
Vedação de vácuo | Teflon (PTFE) + borracha fluorada dupla vedação
Capacidade de evaporação | RE-LA-5Ex: Água ≥ 2 L/h; Álcool ≥ 5.4 L/h | RE-LA-10Ex: Água ≥ 3.2 L/h; Álcool ≥ 8.6 L/h | RE-LA-20Ex: Água ≥ 5 L/h; Álcool ≥ 14.3 L/h | RE-LA-50Ex: Água ≥ 9 L/h; Álcool ≥ 19 L/h
Modo de elevação | Manual (todos os modelos)
Curso de elevação | RE-LA-5Ex: 0 ~ 150 mm | RE-LA-10Ex: 0 ~ 160 mm | RE-LA-20Ex: 0 ~ 190 mm | RE-LA-50Ex: 0 ~ 180 mm
Alimentação | RE-LA-5Ex & RE-LA-10Ex: 220–240 V/50–60 Hz | RE-LA-20Ex & RE-LA-50Ex: 380 V/50–60 Hz
Potência (total) | RE-LA-5Ex: 3.1 kW | RE-LA-10Ex: 3.8 kW | RE-LA-20Ex: 6.3 kW | RE-LA-50Ex: 8.3 kW
Dimensões da unidade (mm) | RE-LA-5Ex: 835 × 400 × 1090 | RE-LA-10Ex: 920 × 550 × 1700 | RE-LA-20Ex: 1250 × 600 × 2100 | RE-LA-50Ex: 1320 × 770 × 2140
Dimensões da caixa de controlo (mm) | 500 × 455 × 985 (típico) / RE-LA-50Ex: 500 × 455 × 985
Peso | RE-LA-5Ex: 118 kg | RE-LA-10Ex: 143 kg | RE-LA-20Ex: 173 kg | RE-LA-50Ex: 200 kg

Imagens incluídas (ilustrativas)
Imagens do produto e ilustrações de fábrica/embalagem/peças sobressalentes estão disponíveis na página do produto para referência (galeria, aplicação típica, peças sobressalentes, embalagem, vista da fábrica).

Especificações técnicas

• Série de modelos: RE-LA Ex Series (RE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex, RE-LA-50Ex).
• Aplicação: P&D e produção em pequena escala para os sectores biológico, farmacêutico, químico e alimentar.
• Grau à prova de explosão: ExdIIBT4 para motores e secções de controlo.
• Sistema de vedação a vácuo: vedação dupla Teflon (PTFE) + borracha fluorada.
• Controlo de rotação: conversão de frequência, velocidade contínua, ecrã digital.
• Ecrãs: velocidade digital e temperatura; controlo PID da temperatura.
• Faixa de temperatura padrão: TA a 99°C ±1°C; opção até 180°C para o banho.
• Capacidades de evaporação (por modelo): até Água 9 L/h / Álcool 19 L/h (modelo 50 L).
• Opções de alimentação e potência de aquecimento: 220–240 V ou 380 V conforme o modelo; potências até 8 kW.
• Materiais: banho em SUS304; elementos de aquecimento e componentes resistentes à corrosão.
• Modo de elevação: manual (elevação elétrica disponível como opção).
