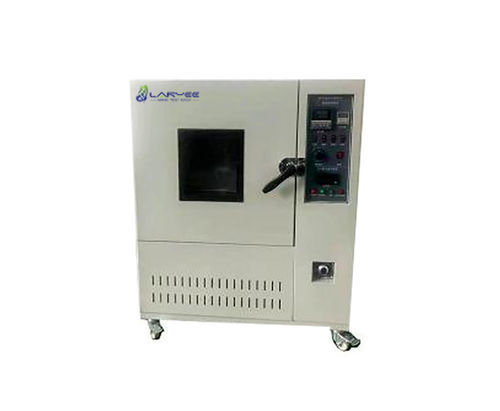

Forno de câmara LYH-50

de ensaiode ensaio mecânicoelétrico

Aplicação
Este forno destina-se a avaliar o comportamento térmico e as características antes/depois do aquecimento de isolamentos de fios e cabos e de corpos de prova em borracha revestida. Adequado para ensaios em fios, couro, plásticos, borracha, têxteis e materiais semelhantes. A unidade integra ajuste preciso da renovação de ar, voltímetro digital, amperímetro, contador de energia e temporizador para medir e controlar a taxa de renovação de ar. A circulação forçada de ar horizontal e as placas de ajuste do fluxo lateral asseguram temperatura interna uniforme e estável. Cumpre UL1581, ASTM-D2436, CNS3556, CNS742, JIS7212, JISB7757, ASTM 5423 e ASTM 5374.

Especificação

• Modelo: LYH-50
• Tamanho interior: 50 cm (P) × 45 cm (L) × 50 cm (A)
• Tamanho exterior: 126 cm (C) × 65 cm (L) × 129 cm (A)
• Estrutura da câmara: camada exterior em chapa de aço pintada e cozida por eletrostática; isolamento térmico em lã de rocha de alta densidade; placa eletrolítica resistente a altas temperaturas; camada de troca de ar e tubulação de aquecimento; placa interna em aço inoxidável
• Material interior: aço inoxidável SUS #304
• Material exterior: acabamento com pintura cozida
• Material isolante: lã de rocha de alta densidade
• Faixa de temperatura: temperatura ambiente +10 °C a 300 °C
• Precisão de controlo de temperatura: ±0,5 °C
• Resolução de temperatura: 0,1 °C
• Erro de distribuição de temperatura: ±2,5 °C
• Tempo de aquecimento: aprox. 40 minutos da temperatura ambiente a 300 °C
• Taxa de renovação de ar: ajustável 5–300 vezes/hora (medido a 80 °C)
• Disco giratório: destacável; velocidade de rotação 8–10 rpm
• Fornecimento e circulação de ar: ventilador centrífugo de circulação multi-pás
• Sistema de controlo do circuito: controlador de temperatura com microcomputador, display digital e função PID de calibração automática
• Motores: dois (fabricados em Taiwan)
• Aquecedor: tubo em espiral, 380V, 6,0 kW
• Condições de serviço: temperatura ambiente 5–35 °C; humidade ambiente ≤85% H.R.
• Alimentação: AC 380V trifásico quatro-fios
• Potência: 6,0 kW

Características técnicas

• Nome do modelo: LYH-50
• Dimensões internas da câmara de teste: 50 × 45 × 50 cm
• Faixa de temperatura até 300 °C; precisão de controlo ±0,5 °C; resolução 0,1 °C; erro de distribuição ±2,5 °C
• Taxa de renovação de ar ajustável: 5–300 vezes/hora (medido a 80 °C)
• Aquecimento: tubo em espiral 6,0 kW; alimentação AC 380V trifásica
• Circulação: convecção forçada horizontal com ventilador centrífugo multi-pás; disco giratório destacável (8–10 rpm)
• Construção: interior SUS #304, exterior pintura cozida, isolamento em lã de rocha de alta densidade
