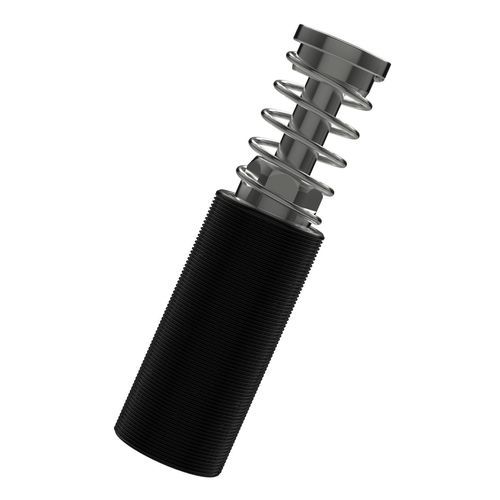

Amortecedor de impacto KL

de fluidohidráulicomecânico

Visão geral
O KL-Type da LEBEN é um amortecedor hidráulico industrial com retorno por mola mecânica (COMPENSER®) projetado para máquinas leves e instalações compactas. A série KL apresenta mola de baixa força de retorno adequada para aproximações em velocidade de creep e estrutura muito curta com alta resistência à flambagem.

Aplicações

• Proteção contra quedas de transpaletes durante descidas descontroladas
• Paradas de emergência para eixos lineares em caso de falha de acionamento ou de travão
• Amortecedores de segurança para mesas elevatórias, unidades de elevação e dispositivos de elevação
• Absorção de choque para empilhadores e posições finais de guinchos
• Proteção contra queda de garras de carga em armazenamento e tecnologia de transporte
• Proteção de estruturas, guias e mecanismos de elevação contra impactos fortes
• Batente final vertical para elevadores e estações de descida; buffer de emergência para eixos verticais com espaço de instalação limitado

Projeto e funcionamento
A haste do pistão entra na câmara de pressão juntamente com o pistão. Durante o impacto, o fluido de amortecimento flui através das ranhuras de controle no tubo externo através do pistão para a câmara de compensação de volume. A mola de retorno é tensionada e, após o impacto, empurra a haste do pistão para a posição inicial enquanto o fluido retorna à câmara de pressão. O KL-Type utiliza o fluido de baixa viscosidade COMPENSOL® e o retorno mecânico COMPENSER®.

Denominações

• 1 Tampa de impacto
• 2 Haste do pistão
• 3 Mola de retorno
• 4 Guia
• 5 Câmara de compensação de volume
• 6 Pistão
• 7 Câmara de pressão
• 8 Tubo externo com ranhuras de controle
• 9 Fecho do tubo

Acessórios / Opções especiais

• Materiais específicos (por ex., aço inoxidável) para ambientes altamente corrosivos ou aplicações na indústria alimentar
• Proteção anticorrosiva de alta qualidade conforme DIN EN ISO 12944 até a categoria de corrosividade C5M
• Elementos de montagem especiais (por ex., roscas) conforme geometria solicitada pelo cliente
• Tampa de impacto especial sob consulta para aplicações específicas

Especificações técnicas

• Designação do produto: KL-Type (amortecedor compacto)
• Tipo de produto: amortecedor industrial hidráulico com retorno por mola mecânica (COMPENSER®)
• Posição de montagem preferida: vertical (outras posições sob consulta)
• Baixa força de retorno
• Projeto muito curto
• Alta resistência à flambagem
• Superfície: carcaça zincada (padrão) ou pintada; haste do pistão cromada endurecida (padrão)
• Fluido de amortecimento: COMPENSOL® (baixa viscosidade)
• Montagem: flange (frontal/traseira), montagem em pé ou fixação por porca de bloqueio
• Força de reação: constante ao longo do curso ou força crescente na faixa frontal do curso (opcional)
• Tempo de ativação muito curto após o impacto
• Faixa de temperatura: -25 a +80 °C
• Conversão de energia até 20 kNm
