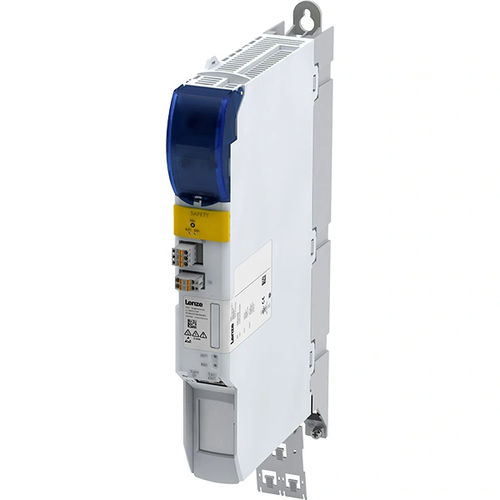

Servoconversor CC i750

trifásicode 2 eixosEtherCAT

Descrição
O servo inversor i750 cabinet fornece controlo de movimento preciso e dinâmico para aplicações industriais multieixo complexas. A segurança funcional avançada e a One Cable Technology simplificam o cabeamento e reduzem a complexidade de controlo. Funções baseadas em dados e conectividade IIoT permitem arquiteturas de controlo de movimento modernas.

Destaques

• Conexão integrada de barramento CC
• Largura compacta a partir de 50 mm para módulos de eixo duplo
• Módulos de eixo com capacidade de sobrecarga repetida; correntes de pico 5–64 A (eixos duplos até 32 A)
• Segurança funcional integrada e One Cable Technology (OCT)
• Auto-tuning para ajuste rápido e simples do controlador

Dados técnicos e características (módulos de eixo)
Dados técnicos
Eixo simples: 1,1 ... 15 kW
Eixo duplo: 1,1 ... 7,5 kW

Conexões
Faixa de alimentação CC: 260 ... 775 V (alimentação central via módulos de alimentação)
2x entradas digitais
Controlo do travão de imobilização
Monitoramento da temperatura do motor
Entrada resolver / multi-encoder para feedback do motor

Comunicação
EtherCAT

Dados técnicos e características (módulos de alimentação)
Dados técnicos
Tensão de saída: DC
Corrente nominal do barramento CC: 30 A e 60 A

Conexões
3 AC 230 V
3 AC 400 V
3 AC 480 V
Resistência de travagem
3x entradas digitais (atribuídas permanentemente)
2x saídas digitais (atribuídas permanentemente)

Características / especificações técnicas

• Família de produto / modelo: i750 cabinet (configuração eixo simples ou duplo)
• Faixa de potência eixo simples: 1,1 ... 15 kW
• Faixa de potência eixo duplo: 1,1 ... 7,5 kW
• Opção de extensão de potência: i950 cabinet para 22 ... 110 kW
• Conexão de barramento CC integrada
• Faixa de alimentação CC (módulos eixo): 260 ... 775 V
• Corrente nominal do barramento CC (módulos alimentação): 30 A e 60 A
• Conexões AC suportadas: 3x 230 V, 3x 400 V, 3x 480 V
• Correntes de pico (módulos eixo): 5 ... 64 A (eixos duplos até 32 A)
• Segurança funcional integrada
• One Cable Technology (OCT)
• Função de auto-tuning
• Entrada de feedback: resolver / multi-encoder
• E/S digitais: módulos eixo 2x entrada digital; módulos alimentação 3x entrada digital e 2x saída digital (atribuídas)
• Suporte a resistência de travagem nos módulos de alimentação
• Interface de comunicação: EtherCAT
