Borne para trilho DIN DTB-1E150x series

para montagem em painelcom ligação de parafusode potência

Apresentação
Bloco de ligação 1 pólo 2 cabos de alta corrente para condutores de grande secção (cobre ou alumínio) de 35 a 150 mm². Corrente máxima: 320 A (Cu) / 290 A (Al). Conforme EN60947-7-1. Massa condutiva incluída para otimizar o contacto.

Características elétricas

• Corrente máxima: 320 A (Cu) / 290 A (Al)
• Condutores compatíveis: Cobre (Cu) ou Alumínio (Al)
• Intervalo de secções: 35–150 mm²
• Aparafusamento: parafuso com soquete hexagonal
• Binário de aperto:
  • 20 Nm (35–95 mm²)
  • 30 Nm (120–150 mm²)
• Tensão nominal: 1000 V AC / 1500 V DC
• Massa condutiva: incluída
• Norma: conforme EN60947-7-1

Características físicas

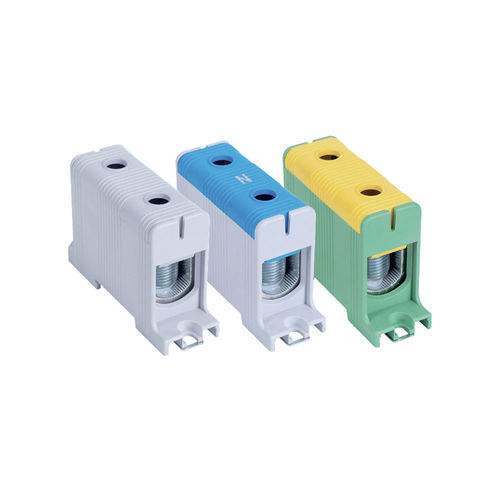

• Invólucro: PA66 V0 autoextinguível, tampa removível, disponível em 3 cores para identificação funcional (cinzento claro; cinzento claro e azul; verde e amarelo)
• Corpo condutor: alumínio estanhado
• Montagem: carril DIN ou montagem de superfície
• Número de polos: 1
• Número de cabos: 2 por bloco
• Proteção: IP20

Embalagem

• Vendido por unidade
• Caixa: 5 peças
• Caixote: 140 peças

Funcionalidades
Bloco destinado à ligação de condutores de muito grande secção, garantindo uma conexão fiável entre cabos de cobre e alumínio e excelente resistência mecânica sob cargas elevadas.

Aplicações

• Instalações de distribuição elétrica pesada (painéis gerais)
• Quadros de potência industriais
• Entradas gerais, ligações principais e distribuição de alta corrente

Conselhos de utilização

• Escolha do cabo: secção 35–150 mm², cobre ou alumínio
• Terminais: obrigatórios para condutores flexíveis para garantir contacto homogéneo
• Aperto: aplicar 20–30 Nm consoante a secção do condutor
• Montagem: fixar em carril DIN ou montagem de superfície conforme a arquitetura do painel
• Identificação: usar as cores do invólucro para identificar fase, neutro e terra
• Manutenção: verificar regularmente o aperto e a limpeza dos contactos

Variantes e códigos de encomenda

• DTB-1E150 — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Cor: Cinzento claro — in stock
• DTB-1E150B — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Cor: Cinzento claro / azul — in stock
• DTB-1E150D — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Cor: Verde / amarelo — in stock

Especificações técnicas

• Corrente máxima: 320 A (Cu) / 290 A (Al)
• Secção dos condutores: 35–150 mm²
• Tensão nominal: 1000 V AC / 1500 V DC
• Corpo condutor: alumínio estanhado
• Invólucro: PA66 V0, tampa removível
• Aparafusamento: parafuso com soquete hexagonal, 20–30 Nm conforme secção
• Montagem: carril DIN ou montagem de superfície
• Proteção: IP20
