Borne para trilho DIN DTB-2E50x series

para montagem em painelcom ligação de parafusode potência

Descrição
Bloco de ligação 1 polo DTB-2E50 concebido para o em ligação de condutores de cobre e alumínio até 50 mm². Capacidade de corrente reforçada para assegurar a distribuição de potência média em quadros de distribuição e instalações industriais.

Características

• Elétricas:
  • Corrente máxima: 160 A (Cobre) / 145 A (Alumínio)
  • Conexão: cobre (Cu) ou alumínio (Al)
  • Intervalo de secção: Cobre 2,5–50 mm²; Alumínio 6–50 mm²
  • Binário de aperto por secção: 2,5–4 mm² → 4 Nm; 6–50 mm² → 12 Nm
  • Tensão nominal: 1000 V CA / 1500 V CC
  • Graxa condutora: incluída para otimizar o contacto
  • Norma: conforme EN60947-7-1
• Físicas:
  • Caixa: PA66 autoextinguível V0, tampa removível

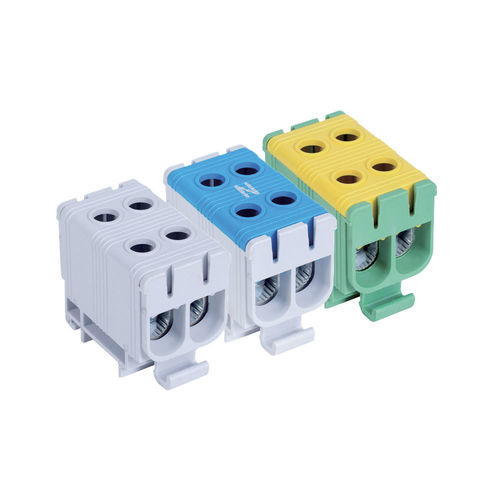

  • Identificação por cor: cinzento claro (fase/uso geral), cinzento claro e azul (neutro N), verde e amarelo (terra PE)
  • Núcleo condutor: alumínio estanhado
  • Montagem: carril DIN ou superfície
  • Número de polos: 1
  • Número de cabos: 4 por bloco
  • Índice de proteção: IP20
• Embalagem:
  • Vendido à unidade
  • Caixa: 14 peças
  • Caixote: 308 peças

Funções e aplicações

• Função: permite ligar vários circuitos num único ponto assegurando retenção mecânica e condutividade ótima entre cobre e alumínio.
• Aplicações: quadros de distribuição intermédios, instalações industriais e terciárias que exigem distribuição fiável de circuitos de potência média.
• Conselhos de utilização: respeitar os intervalos de secção para cobre e alumínio, usar terminais para condutores flexíveis, aplicar o binário de aperto indicado, montar em carril DIN ou em superfície e usar a codificação por cor para identificação dos circuitos. Verificar regularmente o aperto e a limpeza dos contactos.

Variante e códigos de encomenda
Código encomenda | Corrente primária | Secção de cabo | Cor | Stock
DTB-2E50 | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Cinzento claro | instock
DTB-2E50B | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Cinzento claro / azul | instock
DTB-2E50D | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Verde / amarelo | instock

Documentos disponíveis
Ficha de gama blocos de ligação (documento técnico, PDF) disponível na área de transferência do produto.

Características / especificações técnicas

• Corrente: 160 A (Cu) / 145 A (Al)
• Conexões compatíveis: Cobre 2,5–50 mm²; Alumínio 6–50 mm²
• Binário de aperto: 2,5–4 mm² = 4 Nm; 6–50 mm² = 12 Nm
• Tensão nominal: 1000 V CA / 1500 V CC
• Materiais: caixa PA66 V0; núcleo condutor alumínio estanhado
• Montagem: carril DIN ou superfície
• Número de polos: 1; Número de cabos: 4
• Índice de protecção: IP20
• Norma: EN60947-7-1
