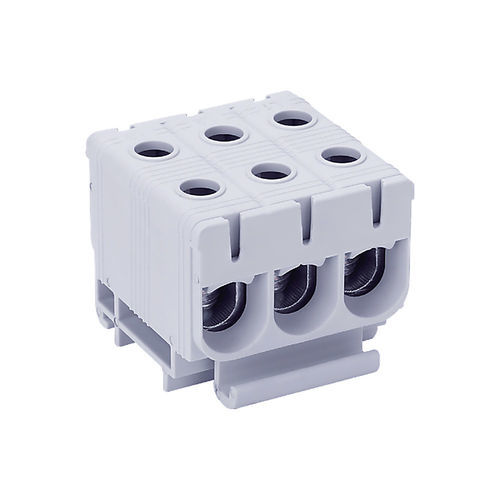

Borne para trilho DIN DTB-X3E35
para montagem em painelcom ligação de parafusoisolado

Borne para trilho DIN - DTB-X3E35 - Lettel - para montagem em painel / com ligação de parafuso / isolado
Borne para trilho DIN - DTB-X3E35 - Lettel - para montagem em painel / com ligação de parafuso / isolado
Guardar nos favoritos
Comparar
Mais informações no site da Lettel

Características

Montagem
para trilho DIN, para montagem em painel
Conexão
com ligação de parafuso
Outras características
em cobre, isolado, trifásico
Configuração de contato
tripolar
Seção transversal

MÁX: 35 mm²
(0,05 in²)

MÍN: 2,5 mm²
(0 in²)

Corrente

MÁX: 135 A

MÍN: 120 A

Tensão nominal

1.000 V, 1.500 V

Descrição

Apresentação
  • Bloco de ligação trifásico de 3 polos concebido para centralizar a distribuição de energia em três fases (L1 / L2 / L3) com condutores em cobre ou alumínio, para secções de 2,5 a 35 mm².


Características elétricas
  • Corrente máxima: 135 A (Cobre) / 120 A (Alumínio).
  • Ligação: aceita condutores em cobre (Cu) ou alumínio (Al).
  • Intervalo de secções: 2,5 a 35 mm² com torques de aperto recomendados:
    • 2,5 a 16 mm²: torque 3 Nm
    • 25 a 35 mm²: torque 6 Nm
  • Tensão nominal: 1000 V CA / 1500 V CC.
  • Graxa condutiva fornecida para garantir contacto ótimo.
  • Norma: conforme EN60947-7-1.


Características físicas
  • Gaveta: PA66 autoextinguível V0, tampa removível.
  • Corpo condutor: alumínio estañado.
  • Montagem: trilho DIN ou montagem em superfície.
  • Número de polos: 3 (entrada L1 / L2 / L3).
  • Saídas por polo: 2.
  • Proteção: IP20.


Funcionalidades e aplicações
  • Permite distribuir potência de forma compacta e equilibrada nas três fases, reduzindo o número de ligações intermédias e melhorando a fiabilidade da instalação.
  • Aplicações típicas: quadros elétricos trifásicos, quadros de distribuição industriais e instalações terciárias que necessitem de alimentação trifásica equilibrada e segura.


Conselhos de utilização
  • Escolha do cabo: utilizar secções adequadas (2,5 a 35 mm²) em cobre ou alumínio.
  • Ilhós / terminais: recomenda-se o uso de terminais (ferrules) para cabos flexíveis para assegurar contacto homogéneo.
  • Aperto: aplicar o torque recomendado conforme a secção (3–6 Nm) para garantir ligação fiável.
  • Montagem: fixar em trilho DIN ou em superfície conforme a arquitetura do quadro.
  • Organização do cabeamento: distribuir corretamente os condutores pelos três polos para equilíbrio óptimo.
  • Identificação: identificar claramente L1, L2 e L3 para facilitar exploração e manutenção.
  • Manutenção: verificar regularmente o aperto e a limpeza dos contactos.


Embalagem
  • Vendido unitariamente.
  • Caixa: 6 unidades.
  • Caixa de transporte: 198 unidades.


Especificações técnicas
  • Modelo: DTB-X3E35
  • Corrente máxima: 135 A (Cu) / 120 A (Al)
  • Secções aceitas: 2,5 a 35 mm²
  • Torques de aperto: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Tensão nominal: 1000 V CA / 1500 V CC
  • Materiais: caixa PA66 V0; corpo condutor alumínio estañado
  • Montagem: trilho DIN ou superfície
  • Número de polos: 3
  • Saídas por polo: 2
  • Índice de proteção: IP20
  • Norma: EN60947-7-1
  • Acessórios: graxa condutiva incluída
