Matriz de díodo TVS SP3213 series

de retificaçãode baixa frequênciabidirecional

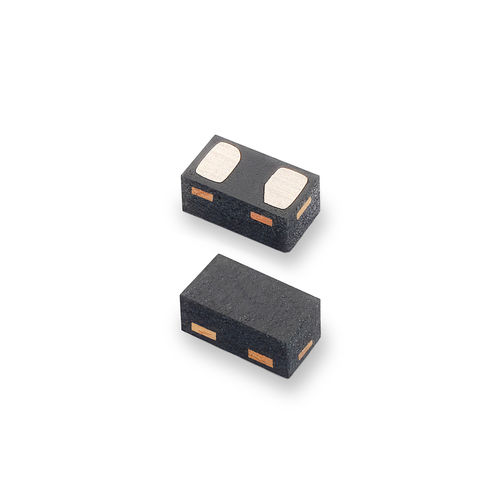

O SP3213-01UTG é um díodo TVS bidirecional que oferece uma capacitância ultrabaixa e um elevado nível de proteção para equipamentos eletrónicos suscetíveis a descargas eletrostáticas (ESD) destrutivas. A capacitância típica de 0,09 pF ajuda a garantir a integridade do sinal nas interfaces de eletrónica de consumo mais exigentes, tais como USB 3.2, 3.1, HDMI 2.1, 2.0, DisplayPort, Thunderbolt e V-by-One®. É capaz de absorver com segurança descargas ESD repetitivas a ±12 kV (descarga por contacto, IEC 61000-4-2) sem degradação do desempenho e de dissipar com segurança 2 A de corrente de pico de 8/20 μs (IEC 61000-4-5, 2.ª edição). Características ESD, IEC 61000-4-2, ±12 kV por contacto, ±18 kV no ar Proteção EFT segundo a norma IEC 61000-4-4: 40 A (5/50 ns) Piscas, 2 A (8/20 conforme definido na norma IEC 61000-4-5, 2.ª edição) Baixa corrente de fuga de 0,02 μA (típica) a 5 V Formato 0201 com poupança de espaço Certificado segundo a norma AEC-Q101 Sem chumbo, sem halogéneos e em conformidade com a diretiva RoHS Nível de sensibilidade à humidade (MSL -1) Secção de destaques Linhas de dados de velocidade ultra-elevada USB 3.2, 3.1, 3.0 e 2.0 HDMI 2.1, 2.0, 1.4a e 1.3 DisplayPort(TM) Thunderbolt (Light Peak) Interfaces LVDS V-by-One® Eletrónica de consumo, móvel e portátil Tablets e dispositivos de armazenamento externo com interfaces de alta velocidade
