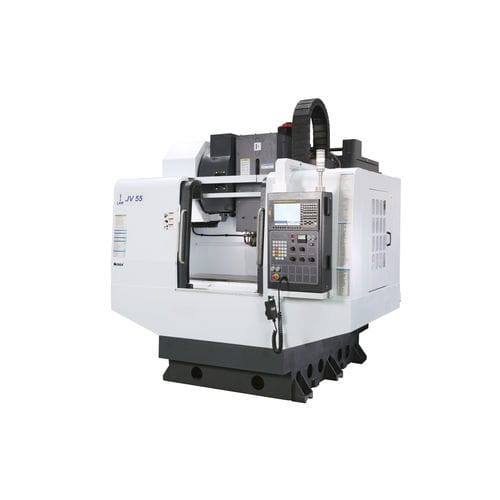

Fresadora CNC de 3 eixos JV 55verticalBT 4020 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- BT 40
- Número de ferramentas
- 20 ferramentas
- Aplicações
- para máquina de corte
- Curso X
575 mm
(23 in)- Curso Y
410 mm
(16 in)- Curso Z
460 mm
(18 in)- Velocidade de rotação
8.000 rpm
(50.265 rad.min-1)- Potência
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Velocidade de avanço no eixo X
36.000 mm/min
(24 in/s)- Velocidade de avanço no eixo Y
36.000 mm/min
(24 in/s)- Capacidade máx. da mesa
400 kg
(882 lb)- Peso máx. das ferramentas
7 kg
(15,4 lb)- Repetibilidade
0,003 mm
(0 in)- Tempo de troca de ferramentas
2,5 s
- Comprimento total
3.350 mm
(131,9 in)- Largura total
3.350 mm
(131,9 in)- Altura total
2.740 mm
(107,9 in)
Descrição
VIAGENS
Distância entre o nariz do fuso e o tampo da mesa - mm - 140 - 600
QUADRO
Tamanho da mesa - mm - 900 × 430
T Tamanho da ranhura x Passo - nos. x mm x mm - 4 x 18 x 100
SPINDLE
Máx. Torque do Fuso (Cont. / Inter.) - Nm - 48/93
SISTEMA DE ALIMENTAÇÃO
Taxa de alimentação de corte - m/min - 10
Dia. x Passo do fuso de esferas - mm - ∅ 40 x 12
TROCADOR AUTOMÁTICO DE FERRAMENTAS
N.º de ferramentas - n.º - 20
Diâmetro máximo da ferramenta com ferramenta adjacente - mm - 80
Diâmetro máximo da ferramenta sem ferramenta adjacente - mm - 125
Máx. Comprimento da ferramenta - mm - 250
ACCURACIA
Precisão de posicionamento (X/Y/Z) - Eixo - mm - ±0.010
SISTEMA CNC
Controlador - Tipo - Mitsubishi/Siemens/Fanuc
---
