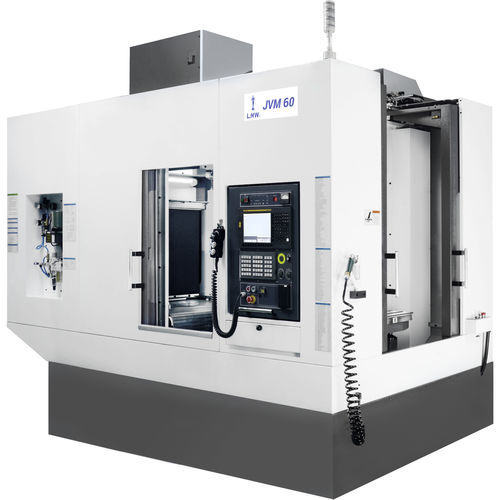

Fresadora CNC de 3 eixos JVM 60verticalBT 4020 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- BT 40
- Número de ferramentas
- 20 ferramentas
- Aplicações
- para máquina de corte
- Curso X
640 mm
(25 in)- Curso Y
460 mm
(18 in)- Curso Z
600 mm
(24 in)- Velocidade de rotação
6.500 rpm
(40.841 rad.min-1)- Potência
MÁX: 11 kW
(14,96 hp)MÍN: 7,5 kW
(10,2 hp)- Velocidade de avanço no eixo X
30.000 mm/min
(20 in/s)- Velocidade de avanço no eixo Y
30.000 mm/min
(20 in/s)- Capacidade máx. da mesa
350 kg
(772 lb)- Peso máx. das ferramentas
7 kg
(15,4 lb)- Repetibilidade
0,003 mm
(0 in)- Tempo de troca de ferramentas
3 s
- Peso total
6.500 kg
(14.330,05 lb)- Comprimento total
3.320 mm
(130,7 in)- Largura total
2.380 mm
(93,7 in)- Altura total
3.050 mm
(120,1 in)
Descrição
VIAGENS
Distância entre o nariz do fuso e o tampo da mesa - mm - 200 - 800
QUADRO
Tamanho da mesa - mm - 700 x 1200
Tamanho da palete - mm - (2-700 x 500)
Capacidade de carga da tabela - kg - 2 x 350
T Tamanho da ranhura x Passo - nos. x mm x mm - 5 x 18 x 100
SPINDLE
Máx. Torque do Fuso (Cont. / Inter.) - Nm - 54/105
SISTEMA DE ALIMENTAÇÃO
Taxa de alimentação de corte - m/min - 10
Dia. x Passo do fuso de esferas (X - Eixo) - mm - ∅ 40 x 16
TROCADOR AUTOMÁTICO DE FERRAMENTAS
Diâmetro máximo da ferramenta com ferramenta adjacente - mm - 80
Diâmetro máximo da ferramenta sem ferramenta adjacente - mm - 150
Máx. Comprimento da ferramenta - mm - 300
ACCURACIA
Precisão de posicionamento (X/Y/Z) - Eixo - mm - ±0.010
SISTEMA CNC
Controlador - Tipo - Mitsubishi/Siemens/Fanuc
---
