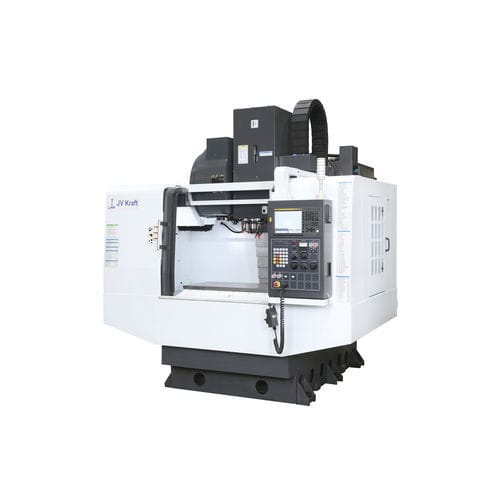

Fresadora CNC de 3 eixos JV KraftverticalBT 4020 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- BT 40
- Número de ferramentas
- 20 ferramentas
- Aplicações
- para máquina de corte
- Curso X
800 mm
(31 in)- Curso Y
440 mm
(17 in)- Curso Z
490 mm
(19 in)- Velocidade de rotação
6.000 rpm
(37.699 rad.min-1)- Potência
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Velocidade de avanço no eixo X
36.000 mm/min
(24 in/s)- Velocidade de avanço no eixo Y
36.000 mm/min
(24 in/s)- Capacidade máx. da mesa
500 kg
(1.102 lb)- Peso máx. das ferramentas
7 kg
(15,4 lb)- Tempo de troca de ferramentas
2,5 s
- Peso total
4.300 kg
(9.479,88 lb)- Comprimento total
3.300 mm
(129,9 in)- Largura total
3.560 mm
(140,2 in)- Altura total
2.830 mm
(111,4 in)
Descrição
VIAGENS
Distância entre o nariz do fuso e o tampo da mesa - mm - 134 - 624
QUADRO
Tamanho da mesa - mm - 1050 × 450
T Tamanho da ranhura x Passo - nos. x mm x mm - 4 x 18 x 100
SPINDLE
Máx. Torque do Fuso (Cont. / Inter.) - Nm - 48/93
SISTEMA DE ALIMENTAÇÃO
Taxa de alimentação de corte - m/min - 10
Dia. x Passo do fuso de esferas - mm - ∅ 40 x 12
TROCADOR AUTOMÁTICO DE FERRAMENTAS
Diâmetro máximo da ferramenta com ferramenta adjacente - mm - 80
Diâmetro máximo da ferramenta sem ferramenta adjacente - mm - 125
Máx. Comprimento da ferramenta - mm - 250
Tempo de troca de ferramenta (ferramenta a ferramenta) - seg - 2,5
ACCURACIA
Precisão de posicionamento (X/Y/Z) - Eixo - mm - ±0.010
SISTEMA CNC
Controlador - Tipo - Mitsubishi/Siemens/Fanuc
---
