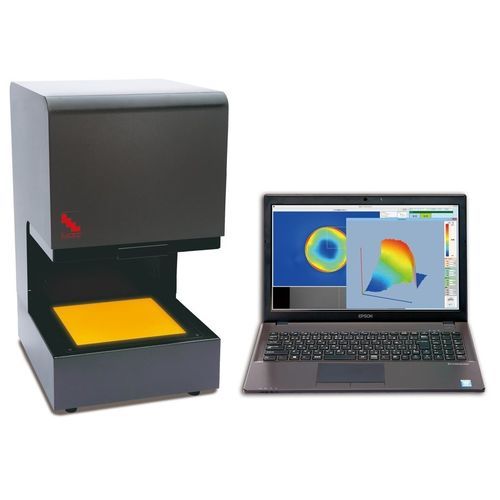

Polarímetro óptico LSM-9001NIR

automáticodigital

Visão geral
Avalia a distribuição 2D de tensão (retardação) em amostras de baixa diferença de fase, como pastilhas de semicondutores, vidro colorido e produtos em resina acrílica colorida. Capaz de avaliar até aprox. 50×50 mm em cerca de 1 minuto.

Nome do modelo
Fully Automatic Strain Eye LSM-9001NIR

Método de inspeção
Método de analisador rotativo NIR

Principais características

• Medição totalmente automática: posicione a amostra e inicie a medição; os resultados são calculados a partir das imagens capturadas pela câmara integrada sem julgamento subjetivo, reduzindo a carga do operador e a variabilidade das medições.
• Mede tensão, tensões residuais e fissuras em pastilhas de semicondutores e produtos coloridos ou transparentes difíceis de avaliar com polariscópios convencionais.
• Software de análise abrangente: mapas de distribuição 2D com gráficos de seção transversal, histogramas para áreas arbitrárias, visualização 3D, exportação CSV dos resultados e armazenamento de imagens para análise rastreável.
• Fonte de luz LED de alta luminância para longa vida útil e baixo consumo, reduzindo custos de manutenção e operação.

Especificações

• Método de inspeção: Método de analisador rotativo NIR
• Faixa de medição (aprox.): 0–150 nm (retardação)
• Tamanho da área de medição (aprox.): 50×50 mm
• Tempo de medição: aprox. 1 minuto para 50×50 mm
• Espaço para posicionamento do objeto (altura): Máx. 160 mm
• Tamanho: W300 × D353 × H540 mm
• Peso: 22 kg
• Fonte de luz: LED de alta luminância
• Fonte de alimentação: AC100–240V 50/60Hz; entrada DC 24V 1.6A
• Componentes: Unidade principal, PC, cabos; Acessório: tampa da unidade principal
• OS: Windows 10 Pro (64bit) Japonês/Inglês
