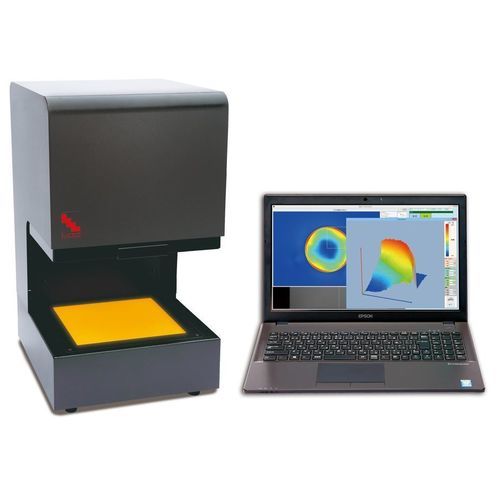

Polariscópio óptico LSM-9002LE

automáticodigitalcom comprimento de onda único

Visão geral
O Fullauto StrainEye LSM-9002LE é um sistema de medição polarimétrica 2D totalmente automático que determina a retardação de fase e a direção do eixo lento em amostras transparentes com birrefringência ou deformação. Uma câmera CCD integrada captura toda a área de medição e o sistema calcula retardação e orientação do eixo lento pixel a pixel, gerando mapas objetivos e repetíveis exibidos imediatamente no monitor. O fluxo de trabalho automatizado elimina a rotação manual do analisador e o julgamento visual exigidos pelos métodos Senarmont convencionais.

Principais características e vantagens

• Operação totalmente automática: coloque a amostra na placa polarizadora circular e inicie a medição sem rotação manual do analisador.
• Mapeamento por pixel da retardação e da direção do eixo lento em toda a área de detecção de 205×205 mm (1100×1100 pixels efetivos).
• Elimina a variabilidade de brilho e decisão dependente do operador inerente a métodos visuais Senarmont e dispositivos semiautomáticos.
• Grande palco de amostras (205×205 mm) adequado para amostras grandes ou várias peças pequenas lado a lado.
• Conectividade com PC para salvar dados medidos e exportar imagens; compatível com Windows 11 Pro (64-bit).
• Fonte de luz LED superluminiscente de alta luminância para longa vida útil e baixo consumo de energia.

Aplicações

• Análise de tensões e deformações em vidros, plásticos e componentes ópticos.
• Controle de qualidade de filmes poliméricos, materiais laminados e adesivos.
• Inspeção de displays, substratos e peças transparentes em P&D e produção.

Especificações

• Modelo: LSM-9002LE
• Dimensões: W300 × D353 × H540 mm
• Peso: 19 kg
• Tamanho da placa polarizadora circular / área de medição: W205 × D205 mm
• Altura do espaço de colocação da amostra: 0–130 mm
• Comprimento de onda/método de inspeção: 590 nm
• Precisão de repetição: σ = 1 nm
• Tamanho da área de medição: 205 × 205 mm
• Pixels efetivos: 1100 × 1100
• Fonte de luz: LED superluminiscente de alta luminância
• Energia: AC100–240V 50/60Hz; entrada DC 24V 1.6A
• Componentes fornecidos: unidade principal, PC, cabos
• Acessórios: adaptador AC/DC, tampa da unidade principal
• Compatibilidade OS: Windows 11 Pro (64-bit) Japanese / English
• Adicional: vídeos de demonstração disponíveis pelo fabricante para a linha Fullauto StrainEye.
