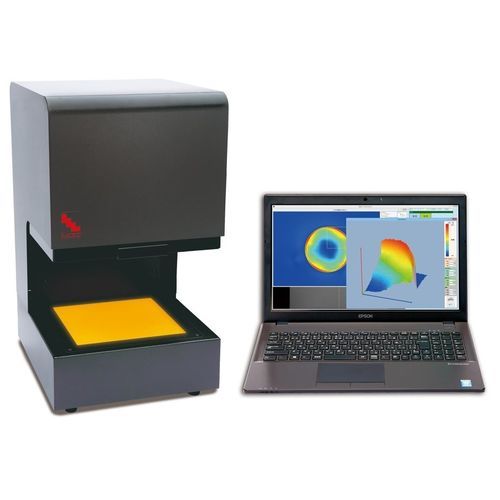

Polarímetro óptico LSM-9100WNIR Ver.2

automáticodigital

Visão geral do produto
Avalia em minutos mapas de distribuição 2D de deformação para peças de resina colorida até ⌀100 mm. O Fully Automatic Strain Eye LSM-9100WNIR VER.2 utiliza o método de polarização linear NIR de 3 comprimentos de onda e uma câmera integrada para capturar dados de medição e automatizar a avaliação; não é necessário julgamento do operador durante a medição.

Principais características

• Medição totalmente automática: posicione o objeto e inicie a medição; os resultados são capturados pela câmera integrada, reduzindo o trabalho do operador e os erros de medição.
• Permite inspeção de deformação, tensões residuais e trincas em peças de resina colorida que são difíceis de avaliar com polariscópios convencionais.
• Ferramentas de análise por software: gráficos de seção em mapas de distribuição 2D, histogramas para áreas definidas pelo usuário, visualização 3D de mapas 2D, exportação CSV dos resultados e armazenamento de imagens para análise.
• Fonte de luz LED de alta luminância com longa vida útil e economia de energia para reduzir manutenção e custos operacionais.

Especificação
Método de inspeção: método de polarização linear NIR de 3 comprimentos de onda
Faixa de medição (aprox.): 100～5,000 nm
Comprimentos de onda de medição: 900～1,200 nm
Tamanho da área de medição: ⌀100 mm
Espaço para posicionamento do objeto (altura máxima): 160 mm
Pixels efetivos: 550×550
Dimensões (L×P×A): 300×353×540 mm
Peso: 22 kg
Outros: Fonte de luz: LED de alta luminância; Alimentação: AC 100–240 V 50/60 Hz; Entrada DC 24 V 1,6 A; Componentes: unidade principal, PC, cabos; Acessório: cobertura da unidade principal; SO: Windows 10 (64 bits) Japonês/Inglês

Especificações técnicas

• Nome do modelo: Fully Automatic Strain Eye LSM-9100WNIR VER.2
• Método de inspeção: método de polarização linear NIR de 3 comprimentos de onda
• Faixa de medição (aprox.): 100～5,000 nm
• Comprimentos de onda de medição: 900～1,200 nm
• Diâmetro da área de medição: 100 mm
• Altura máxima do objeto (espaço de posicionamento): 160 mm
• Pixels efetivos do sensor de imagem: 550 × 550
• Dimensões totais (L×P×A): 300 × 353 × 540 mm
• Peso: 22 kg
• Fonte de luz: LED de alta luminância (longa vida, economia de energia)
• Alimentação: AC 100–240 V 50/60 Hz; Entrada DC 24 V 1,6 A
• Componentes incluídos: unidade principal, PC, cabos; Acessório: cobertura da unidade principal
• Compatibilidade SO: Windows 10 (64 bits), Japonês e Inglês
