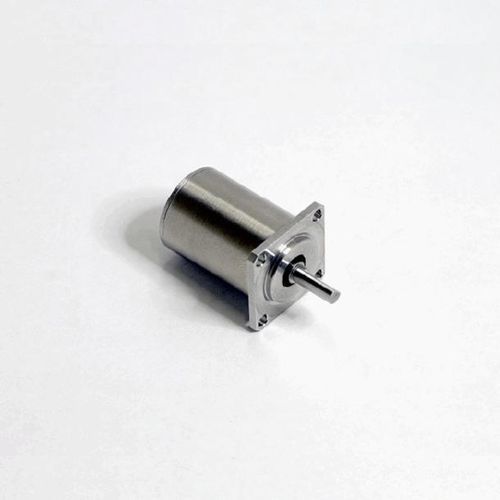

Motor sem escovas TB16S

CC24 Vultracompacto

Visão geral
Thumbelina® é um motor DC sem escovas que oferece alto torque e forte capacidade de retenção mesmo sem alimentação, contribuindo para a redução do consumo de energia. Seu design ultracompacto permite a instalação em espaços confinados, como garras robóticas. Estão disponíveis opções com redutor.

Linha de produtos

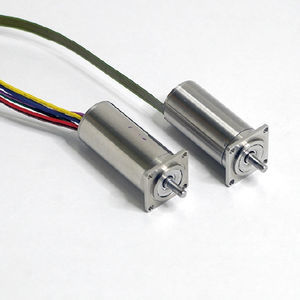

Motor DC sem escovas TB12M

• Tamanho: φ12 x 27mm
• Massa: 18,5 g
• Tensão nominal: 12V/24V
• Torque de estol (torque de retenção): 18–25 mNm
• Potência máxima: 5–10 W

Motor DC sem escovas TB16M (em desenvolvimento)

• Tamanho: φ16 x 36mm
• Massa: 42 g
• Tensão nominal: 24V
• Torque de estol (torque de retenção): 77 mNm
• Potência máxima: 11 W

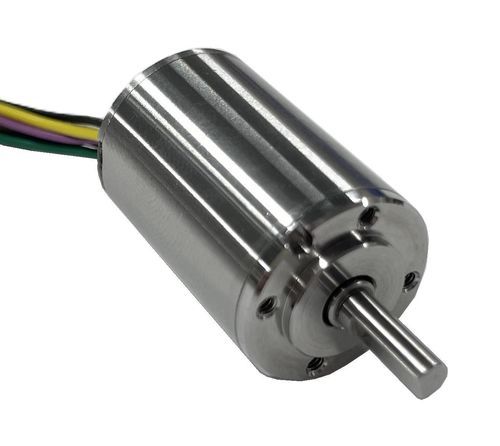

Motor DC sem escovas TB16S (em desenvolvimento)

• Tamanho: φ16 x 23mm
• Massa: 26 g
• Tensão nominal: 24V
• Torque de estol (torque de retenção): 42 mNm
• Potência máxima: 11 W

Séries opcionais (com redutores)
Redutor Harmonic Drive® (pequeno)

• Tamanho: □13 x 46,3mm
• Relações de transmissão: A: 1/30, B: 1/50, C: 1/100
• Tensão de alimentação: 12V/24V
• Torque admissível: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Redutor Harmonic Drive® (grande)

• Tamanho: □20 x 50,6mm
• Relações de transmissão: D: 1/30, E: 1/50, F: 1/100
• Tensão de alimentação: 12V/24V
• Torque admissível: A: 0,25 Nm, B: 0,4 Nm, C: 0,6 Nm

Redutor planetário

• Tamanho: G: □13 x 54,7mm, H: □13 x 58,2mm, J/K: □13 x 61,7mm, L: □13 x 65,2mm
• Relações de transmissão: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Tensão de alimentação: 12V/24V
• Torque admissível: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Tamanho: □13 x 59mm
• Relação de transmissão: 1/50
• Tensão de alimentação: 24V
• Torque admissível: 0,3 Nm

Características / Especificações técnicas

• Alto torque e forte capacidade de retenção mesmo sem alimentação
• Projeto brushless DC que contribui para redução do consumo de energia
• Dimensões ultracompactas que permitem instalação em espaços reduzidos, como garras robóticas
• Tensões suportadas: 12V / 24V (dependendo do modelo)
• Exemplos de tamanhos: φ12 x 27mm (TB12M), φ16 x 36mm (TB16M), φ16 x 23mm (TB16S)
• Exemplos de torques de estol: 18–25 mNm (TB12M), 42 mNm (TB16S), 77 mNm (TB16M)
• Exemplos de potências máximas: 5–10 W (TB12M), 11 W (TB16M/TB16S)
• Múltiplas opções de redutores disponíveis (Harmonic Drive, engrenagens planetárias, CROWNROBOX)
