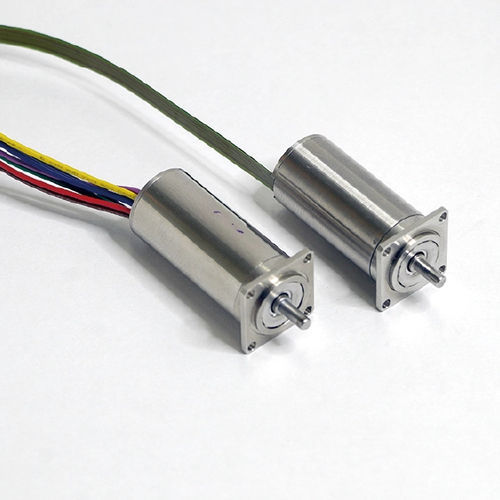

Motor sem escovas TB12M24

CCBLDC24 V

Visão geral do produto
Thumbelina® é um motor DC sem escovas projetado para fornecer alto torque e manter elevada força de retenção mesmo sem alimentação, contribuindo para a redução do consumo de energia. Seu formato ultracompacto possibilita a instalação em espaços confinados, como mãos robóticas. Há uma variedade de redutores opcionais disponíveis para diferentes aplicações. (Aplicações: mãos robóticas, pequenas unidades de precisão)

Variações do produto
Motor DC sem escovas TB12M
Tamanho: φ12 x 27 mm
Massa: 18,5 g
Tensão nominal: 12V / 24V
Torque de retenção (estacionário): 18–25 mNm
Potência máxima: 5–10 W

Motor DC sem escovas TB16M (em desenvolvimento)
Tamanho: φ16 x 36 mm
Massa: 42 g
Tensão nominal: 24V
Torque de retenção: 77 mNm
Potência máxima: 11 W

Motor DC sem escovas TB16S (em desenvolvimento)
Tamanho: φ16 x 23 mm
Massa: 26 g
Tensão nominal: 24V
Torque de retenção: 42 mNm
Potência máxima: 11 W

Série com opções (redutores)
Redutor Harmonic Drive® (pequeno)
Tamanho: □13 x 46,3 mm
Relações de engrenagem: A: 1/30 B: 1/50 C: 1/100
Tensão de alimentação: 12V / 24V
Torque admissível: A: 0,06 Nm B: 0,11 Nm C: 0,15 Nm

Redutor Harmonic Drive® (grande)
Tamanho: □20 x 50,6 mm
Relações de engrenagem: D: 1/30 E: 1/50 F: 1/100
Tensão de alimentação: 12V / 24V
Torque admissível: A: 0,25 Nm B: 0,4 Nm C: 0,6 Nm

Redutor planetário
Tamanho: G: □13 x 54,7 mm H: □13 x 58,2 mm J/K: □13 x 61,7 mm L: □13 x 65,2 mm
Relações: G: 1/4 H: 1/16 J: 1/48 K: 1/64 L: 1/256
Tensão de alimentação: 12V / 24V
Torque admissível: G: 0,15 Nm H: 0,2 Nm J: 0,25 Nm K: 0,25 Nm L: 0,28 Nm

CROWNROBOX GEAR®
Tamanho: □13 x 59 mm
Relação: 1/50
Tensão de alimentação: 24V
Torque admissível: 0,3 Nm

Principais características / especificações (resumo)

• Projeto de alto torque com forte capacidade de retenção mesmo sem alimentação
• Motor DC sem escovas que contribui para a redução do consumo de energia
• Design ultracompacto adequado para instalação em espaços confinados, como mãos robóticas
• Principais variantes: TB12M, TB16M (em desenvolvimento), TB16S (em desenvolvimento)
• Tensão de operação: 12V / 24V (dependendo do modelo)
• Intervalo representativo de torque de retenção: 18 mNm–77 mNm (dependendo do modelo)
• Intervalo representativo de potência: 5 W–11 W (dependendo do modelo)
• Compatível com diversos redutores opcionais (Harmonic Drive®, planetário, CROWNROBOX GEAR®, etc.)
• Exemplos de aplicações: mãos robóticas, pequenas unidades de precisão
