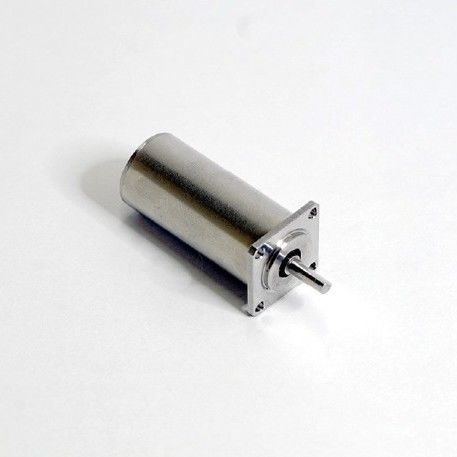

Motor sem escovas TB16M24

CCBLDC24 V

Visão geral do produto
Thumbelina® é uma série de motores DC sem escovas projetada para instalações ultracompactas onde é necessário torque de retenção mesmo sem alimentação e redução do consumo de energia. Os modelos são adequados para espaços confinados, como mãos de robô e unidades de pequena precisão. Existem versões opcionais com redutores integrados para diferentes requisitos de aplicação.

Motor DC sem escovas TB12M

• Tamanho: φ12 x 27 mm
• Massa: 18,5 g
• Tensão nominal: 12 V / 24 V
• Torque de retenção (parado): 18–25 mNm
• Potência máxima: 5–10 W

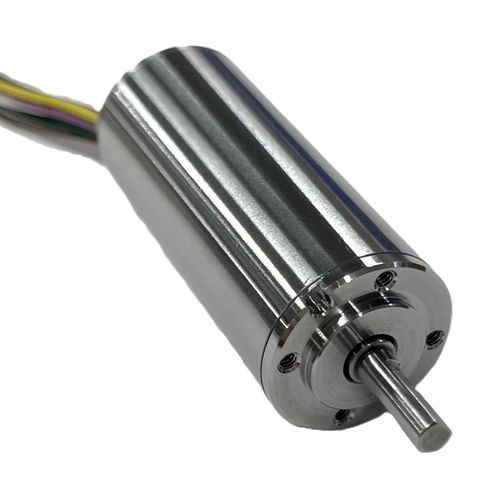

Motor DC sem escovas TB16M (em desenvolvimento)

• Tamanho: φ16 x 36 mm
• Massa: 42 g
• Tensão nominal: 24 V
• Torque de retenção (parado): 77 mNm
• Potência máxima: 11 W

Motor DC sem escovas TB16S (em desenvolvimento)

• Tamanho: φ16 x 23 mm
• Massa: 26 g
• Tensão nominal: 24 V
• Torque de retenção (parado): 42 mNm
• Potência máxima: 11 W

Opções com redutores
As variantes opcionais Thumbelina® incluem redutores compactos adaptados ao corpo ultracompacto do motor para aplicações que exigem maior torque ou redução de velocidade.

Redutor Harmonic Drive® (pequeno)

• Tamanho: □13 x 46,3 mm
• Relações de engrenagem: A: 1/30, B: 1/50, C: 1/100
• Tensão de alimentação: 12 V / 24 V
• Torque admissível: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Redutor Harmonic Drive® (médio)

• Tamanho: □20 x 50,6 mm
• Relações de engrenagem: D: 1/30, E: 1/50, F: 1/100
• Tensão de alimentação: 12 V / 24 V
• Torque admissível: D: 0,25 Nm, E: 0,4 Nm, F: 0,6 Nm

Redutor planetário

• Tamanho: G: □13 x 54,7 mm; H: □13 x 58,2 mm; J/K: □13 x 61,7 mm; L: □13 x 65,2 mm
• Relações: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Tensão de alimentação: 12 V / 24 V
• Torque admissível: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Tamanho: □13 x 59 mm
• Relação: 1/50
• Tensão de alimentação: 24 V
• Torque admissível: 0,3 Nm

Características / Especificações técnicas

• Nome da série: Thumbelina®
• Modelos representativos: TB12M, TB16M (em desenvolvimento), TB16S (em desenvolvimento)
• TB12M — Tamanho φ12 x 27 mm, Massa 18,5 g, Tensão nominal 12 V / 24 V, Torque de retenção 18–25 mNm, Potência máx. 5–10 W
• TB16M — Tamanho φ16 x 36 mm, Massa 42 g, Tensão nominal 24 V, Torque de retenção 77 mNm, Potência máx. 11 W
• TB16S — Tamanho φ16 x 23 mm, Massa 26 g, Tensão nominal 24 V, Torque de retenção 42 mNm, Potência máx. 11 W
• Redutores opcionais (Harmonic Drive®, planetário, CROWNROBOX GEAR®) disponíveis em várias relações e torques admissíveis
• Principais aplicações: mãos de robô, unidades de pequena precisão e outras instalações em espaços confinados
