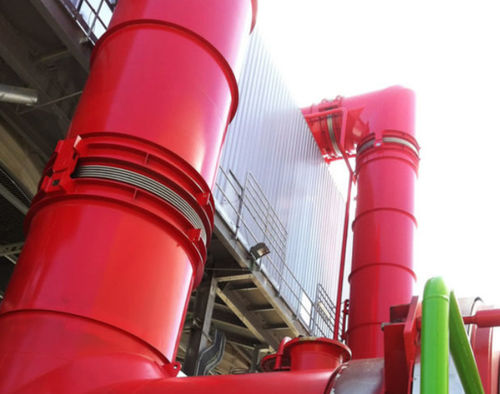

Junta de expansão metálica M series
redondaflangeadasoldável

junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
Guardar nos favoritos
Comparar


Características

Material
metálica
Formato
redonda
Fixação
flangeada, soldável
Aplicações
para tubulações
Outras características
articulada
Diâmetro nominal

2.400 mm
(94,49 in)

Temperatura de trabalho

343 °C, 538 °C, 729 °C
(649,4 °F, 1.000,4 °F, 1.344,2 °F)

Comprimento

1.500 mm
(59,06 in)

Descrição

Estas juntas de expansão são feitas de um único elemento de fole equipado com extremos ou flanges de solda mais um sistema de suportes articulados que permitem o movimento angular em um único plano. O mecanismo da dobradiça é projetado para aceitar a pressão total de impulso. Estas unidades não permitem o movimento axial, no entanto, alguns tipos de sistemas de dobradiças podem ser fornecidos com furos para o pino da dobradiça que são ranhurados para permitir um deslocamento axial limitado. Estes tipos de "dobradiças ranhuradas" não podem resistir às forças de impulso de pressão e, portanto, deve ser fornecida uma ancoragem adequada. MWP Junta de expansão articulada com extremos de soldadura MFP Junta de expansão articulada com flanges. Duas Juntas de Expansão articuladas MWP/MFP ou uma Junta de Expansão dupla MWY/MFY simples podem ser usadas para absorver a expansão térmica numa secção da tubagem em forma de Z que ocorre apenas num plano. No caso de movimento angular puro, estas Juntas de Expansão podem ser usadas para absorver a expansão numa secção específica da tubagem.

---
