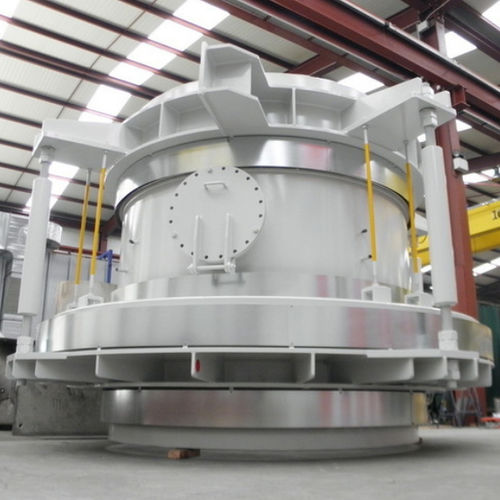

Junta de expansão metálica MP series

redondaflangeadacompensação de pressão

Uma junta de expansão balanceada por pressão acomoda movimentos axiais e laterais e contraria o impulso de pressão do fole. Um fole adicional é incorporado na unidade e está sujeito à pressão da linha para gerar uma força igual e oposta à do fole principal. A união destes foles neutraliza a carga de pressão sobre a unidade. As Juntas de Expansão de Pressão Balanceada são utilizadas em situações semelhantes às descritas para as Expansões Axial e/ou Lateral, embora este tipo particular de Junta de Expansão ofereça a vantagem adicional de não transferir o impulso causado pela pressão interna para os tubos ou equipamentos adjacentes. Esta característica é especialmente importante quando se trata de unir os tubos a turbinas ou outros equipamentos delicados que, pela sua natureza, são incapazes de suportar estas cargas extras. As únicas cargas no equipamento são a soma das forças necessárias para mover o fole de linha e o fole de equilíbrio da junta de expansão. Este tipo de junta pode ser instalada entre pontos fixos intermédios, não sendo necessária a ancoragem principal da tubagem ou equipamento adjacente. MPBE Projetado para absorver movimentos laterais e/ou axiais eliminando o empuxo causado pela pressão interna MPBI Absorve os movimentos axiais e/ou laterais, ao mesmo tempo em que limita o impulso de pressão. Este tipo de Junta de Expansão é utilizado em uma passagem reta da tubulação.
