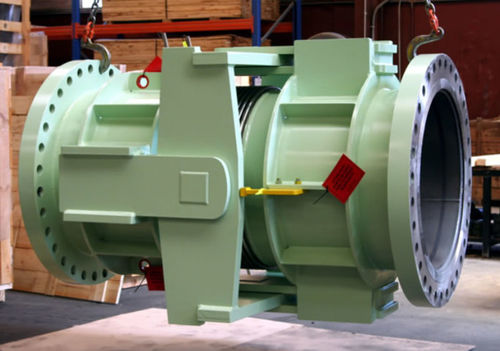

Junta de expansão metálica M series
redondaquadradaflangeada

junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
junta de expansão metálica
Guardar nos favoritos
Comparar


Características

Material
metálica
Formato
redonda, quadrada
Fixação
flangeada, soldável
Aplicações
para tubulações
Outras características
articulada
Diâmetro nominal

2.200 mm (86,61 in)

Temperatura de trabalho

130 °C (266 °F)

Descrição

As Juntas de Expansão Gimbal são concebidas para permitir o movimento angular em qualquer plano através do uso de dois pares de dobradiças afixadas a um anel flutuante comum de cardan. O anel cardan, as dobradiças e os pinos são projetados para conter o impulso de pressão devido à pressão interna e forças de cisalhamento. Um anel de cardan ou é redondo ou quadrado. Para gimbals redondos o momento de torção deve ser considerado e para gimbals quadrados a instabilidade devido à flexão deve ser considerada. MWC Junta de expansão cardan com extremos de soldadura MFC Junta de expansão cardan com flanges.

---

Catálogos

Não estão disponíveis catálogos para este produto.
