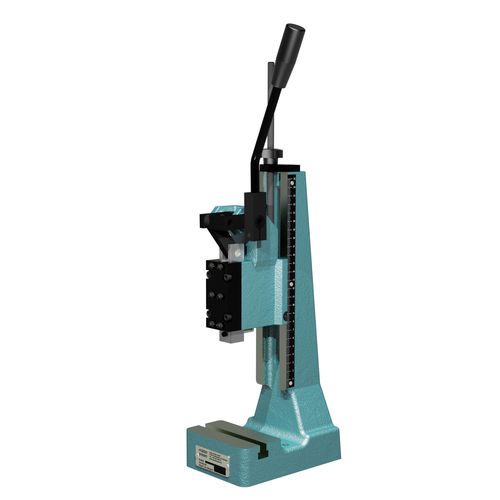

Prensa de alavanca VK 500-40 series
manualpuncionadeirade rebitagem

prensa de alavanca
prensa de alavanca
Guardar nos favoritos
Comparar


Características

Acionamento
manual
Função
de estampagem, puncionadeira, de rebitagem, para colagem
Estrutura
de alavanca, de pistão, com êmbolo redondo, com êmbolo quadrado
Outras características
vertical, de alta pressão, com êmbolo redondo
Força

5 kN

Curso

40 mm (2 in)

Largura das placas

65 mm (3 in)

Comprimento das placas

100 mm (4 in)

Peso

10 kg (22 lb)

Descrição

Curso de trabalho [mm]: - 0 Garganta [mm]: - 63 Troat [mm]: - 0 Ranhura em T [mm] semelhante a DIN 650: - 10 Øxde profundidade do carneiro [mm]: - 10H7 x 25 Carneiro Ø [mm] / Superfície F [mm²]: - 21 x 21 Espaço necessário CxG [mm]: - 110 x 160 mäder toggle presses só produzem a sua força nominal no fim do curso, o centro morto inferior (BDC). Ao fazê-lo, a alta pressão de trabalho da prensa é conseguida utilizando o mecanismo de alternância com um esforço relativamente baixo (aproximadamente 150N) por parte do utilizador. As prensas de alternância são portanto utilizadas onde a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, na montagem, perfuração, rebitagem, estampagem, colagem, etc. Gargantas padrão de 63mm, 100mm e 250mm permitem uma vasta selecção de peças a serem processadas. Consoante o modelo, a luz do dia pode ser ajustada de forma contínua de 43 mm a 375 mm. mäder manual toggle presses pode ser actualizado com vários extras que melhoram a funcionalidade da prensa. O carneiro quadrado tem vantagens significativas em comparação com o carneiro redondo: - Protecção absoluta contra torção - Aríete endurecido e precisamente moído - Guia do carneiro de imprensa livre de jogo - Tiras de bujarrona reajustáveis para carneiro quadrado - Grande superfície de localização da ferramenta - Guias em ferramenta, portanto, normalmente desnecessárias - Operação praticamente livre de manutenção

---
