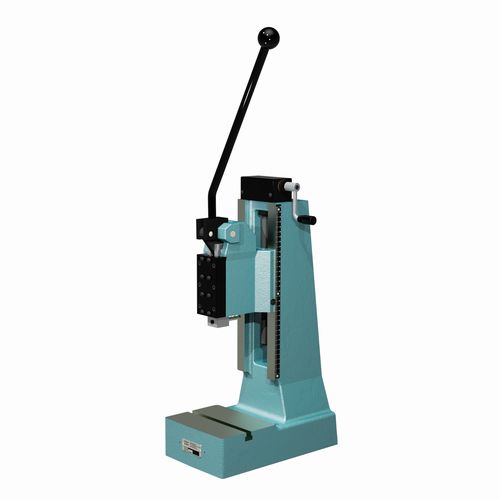

Prensa de alavanca VK 2500-40 series

manualde estampagempuncionadeira

Curso de trabalho [mm]: - 0 Garganta [mm]: - 100 Troat [mm]: - 0 Ranhura em T [mm] semelhante a DIN 650: - 12 Øxde profundidade do carneiro [mm]: - 10H7 x 30 Carneiro Ø [mm] / Superfície F [mm²]: - 31 x 31 Espaço necessário CxG [mm]: - 185 x 300 mäder toggle presses só produzem a sua força nominal no fim do curso, o centro morto inferior (BDC). Ao fazê-lo, a alta pressão de trabalho da prensa é conseguida utilizando o mecanismo de alternância com um esforço relativamente baixo (aproximadamente 150N) por parte do utilizador. As prensas de alternância são portanto utilizadas onde a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, na montagem, perfuração, rebitagem, estampagem, colagem, etc. Gargantas padrão de 63mm, 100mm e 250mm permitem uma vasta selecção de peças a serem processadas. Consoante o modelo, a luz do dia pode ser ajustada de forma contínua de 43 mm a 375 mm. mäder manual toggle presses pode ser actualizado com vários extras que melhoram a funcionalidade da prensa. O carneiro quadrado tem vantagens significativas em comparação com o carneiro redondo: - Protecção absoluta contra torção - Aríete endurecido e precisamente moído - Guia do carneiro de imprensa livre de jogo - Tiras de bujarrona reajustáveis para carneiro quadrado - Grande superfície de localização da ferramenta - Guias em ferramenta, portanto, normalmente desnecessárias - Operação praticamente livre de manutenção As ferramentas podem ser fixadas de forma segura por um parafuso. mäder prensas de alternância manual com cilindro quadrado são ferramentas ideais para o fabrico de pequenas peças de precisão com tolerâncias apertadas em lotes pequenos e médios onde a automatização seria demasiado dispendiosa.
