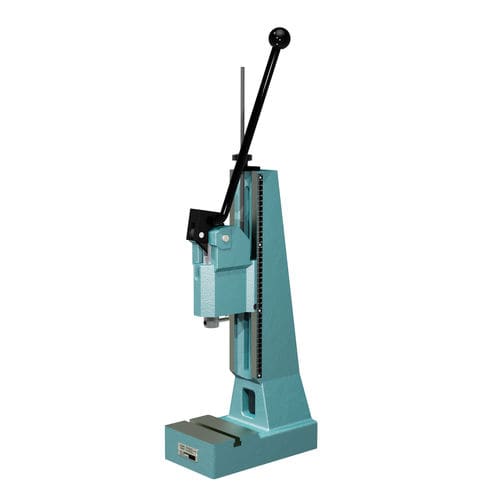

Prensa de alavanca L-EP 1200-60 series

manualde estampagempuncionadeira

Curso de trabalho [mm]: - 0 Garganta [mm]: - 80 Troat [mm]: - 0 Ranhura em T [mm] semelhante a DIN 650: - 12 Øxde profundidade do carneiro [mm]: - 10H7 x 30 Carneiro Ø [mm] / Superfície F [mm²]: - 30 Espaço necessário CxG [mm]: - 155 x 280 mäder toggle presses só produzem a sua força nominal no fim do curso, o centro morto inferior (BDC). Ao fazê-lo, a alta pressão de trabalho da prensa é conseguida utilizando o mecanismo de alternância com um esforço relativamente baixo (aproximadamente 150N) por parte do utilizador. As prensas de alternância são portanto utilizadas onde a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, na montagem, perfuração, rebitagem, estampagem, colagem, etc. Gargantas padrão de 63mm, 100mm e 250mm permitem uma vasta selecção de peças a serem processadas. Consoante o modelo, a luz do dia pode ser ajustada de forma contínua de 43 mm a 375 mm. mäder manual toggle presses pode ser actualizado com vários extras que melhoram a funcionalidade da prensa. O carneiro redondo de mäder pressen caracteriza-se por uma grande robustez, superfície de solo e diâmetro preciso do carneiro. As ferramentas podem ser fixadas com segurança no furo do carneiro por meio de um parafuso de fixação. Os carneiros redondos de mäder pressen são guiados em furos de precisão ou em buchas precisas de teflon. as prensas de comutação do tipo EP mäder estão disponíveis com três capacidades: 5 kN, 7,5 kN e 12 kN. Têm spes especialmente concebidas para fabrico em série ou individual em postos de trabalho manuais. Como a força nominal final é produzida no fim do curso, uma grande força pode ser exercida no ponto exacto em que é necessária.
