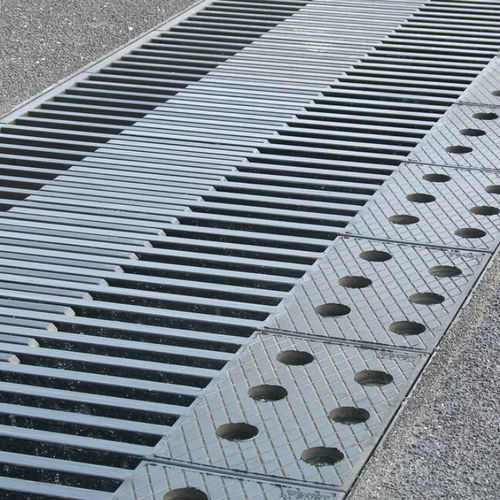

Junta de dilatação em aço TENSA-FLEX RC

quadradade encaixepara construção de ponte

Movimentos típicos: 100 a 800 mm Design modular Não é necessário equipamento de elevação para instalar as placas de dedos Fácil substituição das placas de dedos Princípio de funcionamento as juntas de dedos deslizantes TENSA-FLEX da mageba são juntas de dilatação de pontes para movimentos de até 800 mm. Elas consistem em placas de dedos de aço e contrapeças que são vulcanizadas em elastómero durável. As placas de dedos são pré-tensionadas para baixo devido a uma ligeira inclinação durante a montagem e mantêm assim um contacto constante com as contrapeças no lado oposto do vão da ponte. Isto evita que sobressaiam acima da superfície de acionamento devido a assentamentos ou rotações da ponte. As placas de dedos são fixadas de forma não rígida à ponte através de parafusos de ancoragem, reduzindo o efeito do momento de carga na estrutura. Podem ser fixadas diretamente a uma superfície de betão especialmente preparada ou aparafusadas a uma subestrutura de aço separada que é betonada à estrutura principal. A orientação dos dedos, no sentido da deslocação do veículo, minimiza as emissões de ruído e maximiza o conforto do condutor. Um canal de drenagem, suspenso sob a junta, descarrega no sistema de drenagem da ponte. Aplicações As juntas de dedos deslizantes TENSA-FLEX RC são adequadas para utilização sob tráfego intenso. O seu sistema especial de ligação com cavilhas torna-as particularmente úteis quando o impacto na estrutura principal deve ser minimizado. O sistema é concebido numa base modular, permitindo que as placas de dedos individuais sejam rapidamente substituídas conforme necessário.
