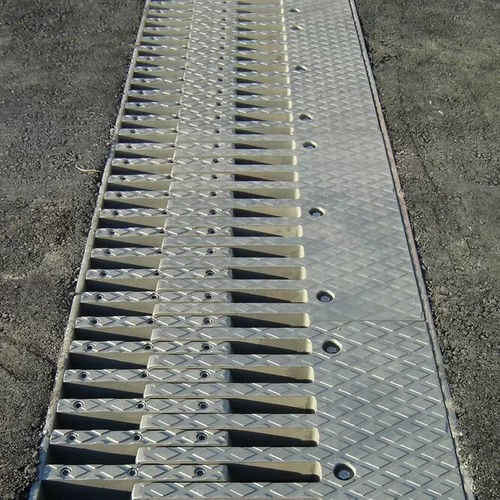

Junta de dilatação em aço TENSA-FINGER GF

quadradade encaixepara construção de ponte

Movimentos típicos: 200 a 1500 mm Muito robusto e duradouro Conceção simples para grandes movimentos Poucas peças de desgaste, manutenção reduzida Placas de superfície fixadas por molas, facilitando as rotações e amortecendo as vibrações Princípio as juntas de dedos deslizantes TENSA-FINGER GF da mageba são juntas de expansão de pontes para movimentos de até 1.500 mm. Placas de aço de dedos se estendem entre perfis de borda que são ancorados em ambos os lados da abertura da ponte, e que possuem flanges de isolamento para a conexão da membrana de impermeabilização do convés. Um canal de drenagem, suspenso sob a junta e ligado aos perfis de bordo, descarrega no sistema de drenagem da ponte. As chapas de dedos são pré-tensionadas para baixo por molas de aço inoxidável, impedindo-as de sobressaírem acima da superfície de condução devido a assentamentos ou rotações da ponte. O apoio articulado das placas de dedos resulta numa transferência de momento muito menor para a ancoragem e para a estrutura de apoio do que no caso de juntas de dedos em consola. A orientação dos dedos, no sentido da marcha do veículo, minimiza as emissões de ruído e maximiza o conforto do condutor. Aplicações As juntas de dedos deslizantes TENSA-FINGER GF são adequadas para utilização sob tráfego intenso. O sistema é concebido numa base modular, permitindo que as placas de dedos individuais sejam substituídas conforme necessário. A principal vantagem em comparação com as juntas de dedos em consola é o efeito muito reduzido do momento de carga na estrutura de suporte.
