Junta de dilatação metálica TENSA®MODULAR

retangularflangeadapara construção civil

Visão geral do produto
Quando juntas de dilatação modulares excedem o comprimento transportável ou são instaladas em fases, os elementos devem ser emendados no local. A mageba desenvolveu uma emenda aparafusada de obra resistente à fadiga para a junta TENSA®MODULAR que utiliza apenas conexões aparafusadas, eliminando a necessidade de soldagem no local. Esta solução simplifica a logística, acelera a instalação por faixa e assegura maior qualidade ao concentrar soldagem e proteção anticorrosiva em condições de fábrica.

Características principais

• Projeto de emenda aparafusada resistente à fadiga sem necessidade de soldagem no local
• Soldagem e proteção anticorrosiva aplicadas em fábrica para qualidade controlada
• Otimizado para instalação por faixa e entregas em fases
• Mecanismo de dobradiça integrado para facilitar montagem e alinhamento
• Permite remoção ou substituição rápida de juntas modulares no local

Princípio
A emenda aparafusada de obra liga os segmentos da junta modular através de conexões aparafusadas de alta resistência e um detalhe de dobradiça específico. Todas as soldagens e revestimentos protetores são executados em fábrica antes da entrega, pelo que a montagem no local exige apenas aparafusar. O projeto visa desempenho à fadiga comparável ao de emendas soldadas, reduzindo riscos e prazos associados à soldagem no local.

Aplicações
Destinada a sistemas de dilatação em pontes e estruturas onde as juntas TENSA®MODULAR são entregues ou instaladas em segmentos. A emenda aparafusada é adequada para juntas de grande comprimento, obras em fases e projetos que exigem instalação por faixa, remoção temporária ou substituição faseada dos segmentos modulares.

Informações adicionais / Legendas

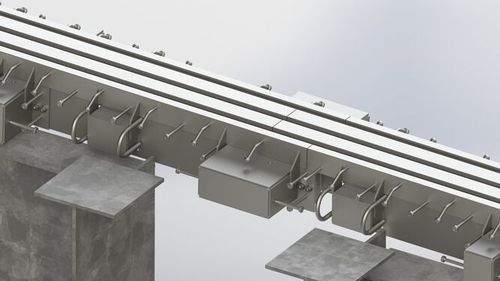

Vistas em corte e vistas instaladas ilustram o detalhe da emenda aparafusada para vigas centrais simples e a junta TENSA®MODULAR totalmente montada. Os desenhos destacam os padrões de parafusamento, locais das dobradiças e áreas com proteção aplicada em fábrica antes da instalação.

Especificações técnicas

• Emenda aparafusada resistente à fadiga (não requer soldagem no local)
• Compatível com juntas TENSA®MODULAR
• Mecanismo de dobradiça integrado para otimizar montagem e transmissão de cargas
• Soldagem e proteção anticorrosiva aplicadas em fábrica para todas as superfícies
• Adequado para juntas modulares que precisam ser emendadas no local devido ao comprimento ou instalação em fases
• Permite instalação por faixa e facilita remoção/substituição
• Melhora a qualidade no local e acelera a instalação comparado com emendas soldadas
