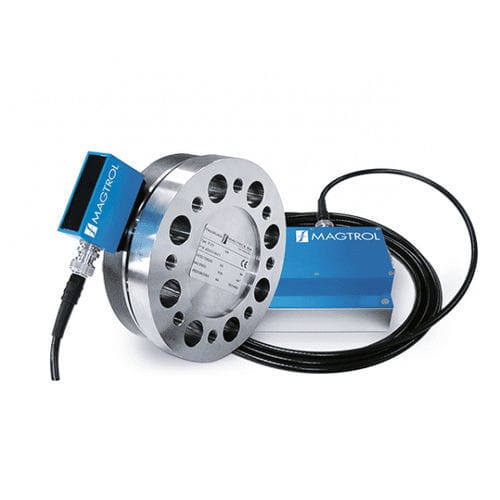

Sensor de torque com fixação de flange TF 300 series

rotativoanalógicode alta precisão

Com seu design compacto, sem rolamentos e livre de manutenção, o novo sensor de flange de torque da série TF 300 da Magtrol traz muitas vantagens atraentes para aplicações de medição de torque. A alta rigidez de torção do TF suporta a montagem direta no eixo ou flange da máquina, evitando o uso de acoplamentos em um dos lados. Isto permite uma fácil integração num sistema de teste, encurta o comprimento total da bancada de teste e reduz os custos. Baseado na tecnologia de strain-gauge, o sistema de telemetria preciso do sensor da série TF 300 permite uma transmissão de sinal altamente exacta. Um amplificador de sinal montado na flange de medição amplifica o sinal de medição, modula-o para alta frequência e transmite-o indutivamente (através do transmissor HF) para o recetor. No recetor, o sinal de binário digitalizado é transformado num sinal de saída analógico de ±10 VDC. A velocidade de rotação pode ser medida e convertida num sinal de saída TTL com o captador de velocidade opcional. O design sem contacto do Sensor de Flange de Binário permite uma distância de até 5 mm (tipicamente 1 a 3 mm) entre a antena do rotor e o transmissor HF, o que torna a aquisição de sinal insensível a qualquer desalinhamento axial ou radial. Outra vantagem deste sistema de medição de binário é a sua insusceptibilidade a interferências de sinal - devido ao facto de, ao contrário de outros modelos, a antena não necessitar de ser enrolada à volta do sensor. Além disso, pode ser montada uma cobertura de proteção perto do sensor sem qualquer efeito no sinal.
