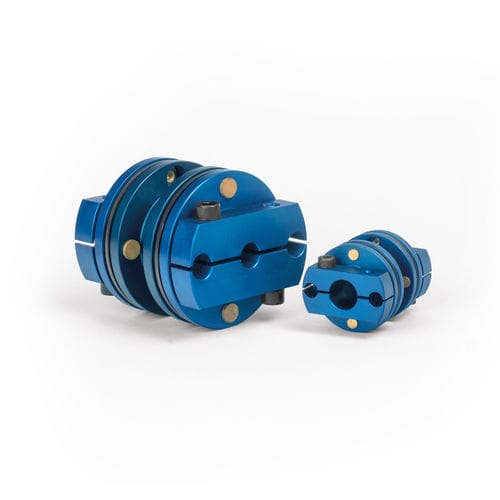

Acoplamento torcionalmente flexível MIC series

compactoduplominiatura

Os acoplamentos miniatura MIC são o complemento ideal para os transdutores de binário em linha TM / TMB / TMHS / TS da Magtrol, quando estes são montados numa unidade de tração. Podem também ser usados com qualquer dinamómetro Magtrol de histerese (HD), corrente parasita (WB) ou travão de pó (PB) e travão de histerese (HB). Os acoplamentos são compostos por um (MIC-6) ou dois (MIC-5) conjuntos de discos, dois cubos de fixação e um espaçador. São rígidos à torção e flexíveis para compensar o desalinhamento axial e angular ao ligar duas extremidades de veio. O MIC-5 (acoplamento de elemento duplo) também permite a compensação do desalinhamento radial. A pedido, os acoplamentos da série MIC estão disponíveis numa versão com isolamento elétrico, adequada para temperaturas até 100 °C (temperatura máxima de 125 °C, a curto prazo). Caraterísticas oPara utilização com os transdutores de binário em linha Magtrol TM, TMB, TMHS e os novos TS, bem como com os dinamómetros HD, Dinamómetros WB e PB oAlta rigidez de torção oBaixa inércia oPeso reduzido oAlta velocidade de rotação oVersão eletricamente isolada disponível (disponível a pedido) oGama de diâmetros de 2,38 a 28 mm oVersão com parafusos de aperto duplo (disponível a pedido) Aplicações Numa instalação de unidade de tração, os acoplamentos miniatura de elemento duplo são o complemento ideal, embora possam ser utilizados acoplamentos de elemento simples para aplicações de baixa velocidade numa instalação suspensa do sensor de toque. Quanto maior a velocidade da aplicação, mais cuidado é necessário na seleção do acoplamento e na montagem (alinhamento e balanceamento) da configuração do trem de acionamento. O representante de vendas da Magtrol pode ajudá-lo a escolher o acoplamento correto para o seu transdutor.
