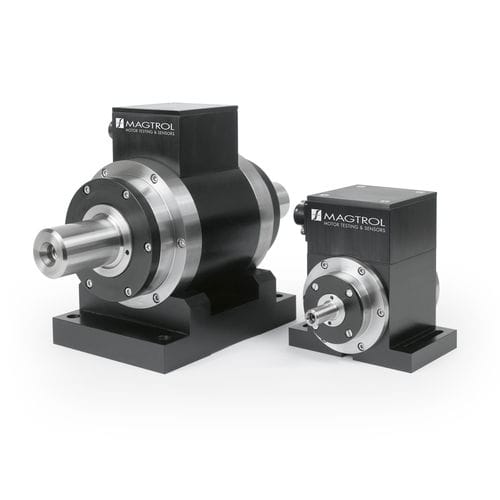

Transdutor de torque dinâmico TM 300 series

com fixação de flangeCCpara automóvel

Os transdutores de torque em linha da Magtrol fornecem medições de torque e velocidade extremamente precisas em uma faixa muito ampla. Cada modelo tem um módulo eletrónico de condicionamento integrado que fornece uma saída de binário de ±5 VDC (±10 VDC) e uma saída de velocidade de coletor aberto. Os transdutores de torque Magtrol são muito confiáveis, fornecendo alta proteção contra sobrecarga, excelente estabilidade a longo prazo e alta imunidade a ruídos. Todos os modelos de transdutores empregam nossa exclusiva tecnologia de medição de torque por transformador diferencial sem contato. Esta tecnologia de medição oferece muitos benefícios, nomeadamente o facto de nenhum componente eletrónico rodar durante o funcionamento. Para fornecer aos clientes várias opções de preço/desempenho, a Magtrol oferece três modelos de transdutores de torque: modelo básico (Série TMB), alta precisão (Série TM) e alta velocidade com alta precisão (Série TMHS). Cada transdutor é composto por um eixo de aço inoxidável endurecido com extremidades lisas, estriadas ou com chaveta, uma caixa de alumínio anodizado contendo os rolamentos de guia e um condicionador de medição eletrónico. O circuito eletrónico integrado, alimentado por uma única tensão contínua, fornece sinais de binário e velocidade sem qualquer amplificador adicional. O transdutor é uma cadeia de medição autónoma. As ligações são efectuadas por meio de um conetor macho de 6 pólos montado na caixa. Uma base de alumínio amovível (fornecida de série com os modelos da série TM e da série TMHS, e como opção para os transdutores da série TMB) permite a montagem fixa do transdutor. Princípios de funcionamento O sistema de medição, baseado no princípio de um acoplamento de transformador variável e proporcional ao binário,
