Máquina de revisão e medição de tecido Orthopac FMC-15

Visão geral
O Orthopac FMC -15 é um sistema óptico de deteção e controlo de distorções para esteiras têxteis. Detecta e regista distorções residuais (bow e skew), determina a densidade fio/trama e pode funcionar como unidade de controlo para endireitadeiras de trama externas. Equipado com digitalização e processamento baseado em FFT, o sistema adapta-se automaticamente às diferentes estruturas têxteis e fornece determinação de ângulo rápida e precisa.

Funções principais

• Deteção e registo de distorções residuais (bow e skew)
• Determinação automática da densidade fio / trama
• Ligação e controlo de endireitadoras externas (saídas de pulso, suporte para rolos de extração, diferenciais de corrente e acionamentos multi-motor)
• Utilização como sistema universal automático de endireitamento/controlo para várias linhas de produção

Destaques do produto

• Óptica otimizada para medição angular de alta resolução
• Processamento de sinal em tempo real para cálculo instantâneo do ângulo
• Iluminação incidente e traseira otimizada para digitalização robusta em superfícies variadas

Benefícios para o cliente

• Amplo espectro de digitalização: lida com cores, estampados, jacquard, pelo e loops
• Operação intuitiva e visualização ergonómica de distorções e registos
• Adaptação automática a estruturas de produto complexas para medições fiáveis

Princípio de digitalização
Digitalização óptica por modulação claro–escuro com análise baseada em FFT para deteção robusta da estrutura fio/trama e dos ângulos de distorção.

Área de aplicação
Instalado em stenter, linhas de impressão e acabamento ou outros equipamentos de processamento de esteiras para monitorizar e corrigir distorções de trama e registar dados de qualidade na produção e acabamento têxtil.

Sensores / cabeças de digitalização (exemplos)

• Scanner TK-12 — optoeletrônico (luz reflexa)
• Scanner CK-15 — imageamento / digitalização por câmara
• Scanner CTK-15 — sensor de câmara para tapetes e têxteis técnicos
• Digitalização híbrida — combinação de imageamento (CK) e optoeletrónica (TK)

Instalação e operação típicas

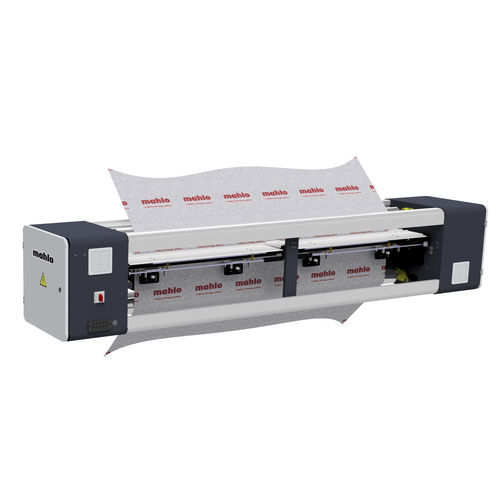

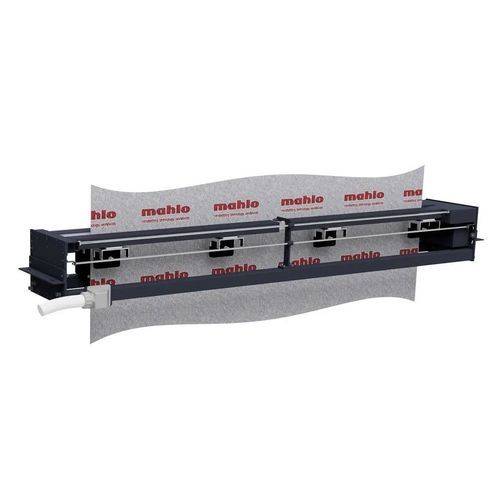

A família FMC está disponível em versão ponte compacta (FMC EP) para espaços reduzidos e como ponte padrão (FMC T) com rolos guias. As cabeças de digitalização são posicionadas automaticamente de acordo com a largura do tecido; o sistema regista valores de distorção e envia pulsos de controlo para endireitadoras quando necessário. Integração com sistemas de controlo de processo para coordenar tempo de permanência, extracção de humidade e medição de humidade residual.

Observações
O sistema destina-se a operar com endireitadoras Mahlo e de terceiros e suporta interfaces digitais modernas e tecnologia de processador para controlo adaptativo e visualização.

Características / especificações técnicas

• Tipo: Sistema óptico de deteção e controlo de distorções
• Distorções detectadas: bow e skew (direção trama)
• Medição adicional: determinação da densidade fio / trama
• Métodos de digitalização: optoeletrônico (TK), imageamento/câmara (CK), combinação híbrida
• Processamento de sinal: cálculo de ângulo em tempo real / instantâneo (baseado em FFT)
• Iluminação: iluminação traseira e incidente otimizada para aquisição robusta
• Variantes de montagem: ponte compacta (FMC EP), ponte padrão com rolos guias (FMC T)
• Integração: saídas de controlo para endireitadoras externas; suporte para rolos de extração, diferenciais de corrente, acionamentos multi-motor
• Adaptabilidade: adaptação automática a diferentes estruturas e padrões têxteis
• Visualização / operação: visualização ergonómica e intuitiva das distorções e registos
