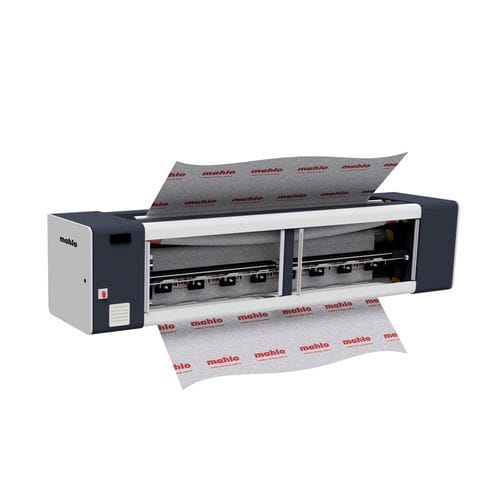

Máquina de endireitamento de trama Orthopac MFRC-15

hidráulicaeletromecânica

Visão geral
Este endireitador fino e compacto foi projetado para a correção de deformações residuais da trama. O Orthopac MFRC proporciona elevada precisão de endireitamento para deformações relativamente pequenas. A unidade vem equipada de série com rolos de inclinação e de curvatura e está disponível com ajuste dos rolos por sistema hidráulico ou eletromecânico. Velocidades de processamento de 3 m/min a 250 m/min.

Descrição principal
Este modelo representa um sistema compacto de endireitamento fino para correção de deformações residuais. A força do Orthopac MFRC é a capacidade de efetuar ajustes muito finos do endireitamento mantendo uma pegada reduzida da máquina. Disponível com acionamento hidráulico ou eletromecânico dos rolos de endireitamento.

Destaques do produto

• Dosagem muito fina do efeito de alinhamento
• Dimensões compactas
• Baixo conteúdo de produto
• Ajuste fino de deformações residuais

Benefícios para o cliente

• Mantém tolerâncias rigorosas relacionadas a deformações
• Permite documentação das deformações residuais
• Ajuda a reduzir reclamações de clientes
• Melhora o relacionamento com o cliente através de qualidade de malha consistente

Conceito técnico
O acionamento de posicionamento contínuo para os rolos de endireitamento, combinado com uma unidade hidráulica dedicada, proporciona tempos de posicionamento curtos, alta precisão e pouca manutenção. Duas unidades hidráulicas independentes (cada uma com servomotor e bomba reversora com velocidade e direção variáveis para seleção individual dos cilindros para inclinação/curvatura) asseguram operação eficiente com baixa geração de calor. Alternativamente, está disponível um conceito de acionamento eletromecânico contínuo com controle servo de resposta rápida e motores controlados por frequência.

Área de aplicação

• No ponto de entrega de um stenter
• Equipamentos de sanforização
• Máquinas de impressão
• Máquinas de laminação por chama
• Outras linhas de acabamento e conversão

Variantes

• Orthopac MMR Straightener: Máquina de endireitamento manual sem sistema de varredura óptica e sem controlo

Sensores (opções típicas)

• Scanner TK-12 — Varredura optoeletrónica (luz reflexa)
• Scanner CK-15 — Varredura por imagiologia / câmara

Documentos e referências (exemplos)
Folhetos e informações técnicas estão disponíveis para dispositivos Orthopac relacionados e para a tecnologia de scanners Mahlo, incluindo brochuras de produto e relatórios de aplicação que descrevem o endireitamento da trama, opções de scanner e proteção contra corrosão para endireitadores de trama.

Especificações técnicas

• Modelo: Orthopac MFRC -15 (endireitador de micro-regulação)
• Elementos de endireitamento: rolo de inclinação e rolo de curvatura (de série)
• Opções de ajuste: ajuste por cilindro hidráulico ou ajuste eletromecânico (acionamento por servo)
• Acionamento de posicionamento: acionamento de posicionamento contínuo; unidade hidráulica ou controlo servo eletromecânico
• Unidade hidráulica: duas unidades hidráulicas independentes com servomotores e bombas reversoras para seleção individual dos cilindros
• Intervalo de velocidade de processamento: 3 m/min a 250 m/min
• Foco de projeto: dosagem muito fina do efeito de alinhamento, pegada compacta, baixo conteúdo de produto
• Sensores típicos: scanners optoeletrónicos (reflexo) ou scanners de imagem por câmara para deteção de deformações
