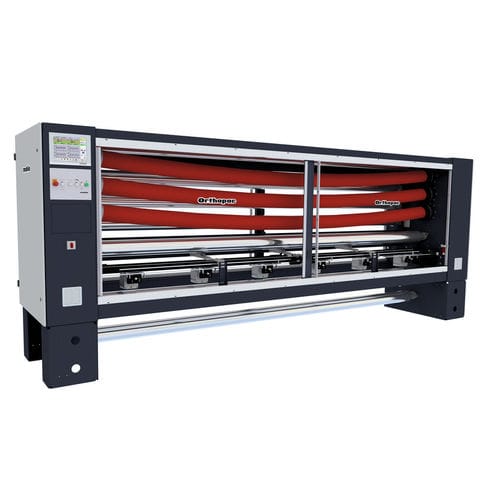

Máquina de endireitamento para tecidos Orthopac GRVMC

de tramahidráulica

Visão geral
O Orthopac GRVMC -15 é um sistema modular de endireitamento de trama e controlo de processo concebido para têxteis pesados. Conta com um quadro reforçado, rolamentos de rolos para serviço pesado e rolos de maior diâmetro para bow e skew. Scanners, electrónica e a estação de controlo/exibição correspondem à configuração Orthopac RVMC; todos os scanners são ajustáveis lateralmente.

Endireitamento para serviço pesado
Desenhado para artigos de grande largura e têxteis dimensionalmente estáveis com definições de skew fixas (ex.: denim, carpete). Quadro, rolamentos e rolos são dimensionados para elevadas cargas mecânicas e grandes forças de tracção, permitindo correcções precisas sob elevada tensão.

Destaques do produto

• Construção reforçada para serviço pesado
• Larguras de trabalho até 5400 mm
• Adequado para forças de tracção até 400 kg

Benefícios para o cliente

• Manutenção de tolerâncias rigorosas de distorção (bow/skew) em materiais pesados
• Documentação de distorções residuais para controlo de processo e QA
• Redução de rejeições e reclamações através de correcções consistentes

Projeto e componentes
A máquina inclui unidades hidráulicas reforçadas para posicionamento preciso dos rolos sob elevada carga, quadro reforçado e rolamentos de rolos reforçados. Rolos de bow e skew têm maior diâmetro para manuseio estável. Scanners, electrónica e estação do operador seguem os padrões Orthopac RVMC; todos os scanners são ajustáveis lateralmente. As velocidades de processamento normalmente variam entre aprox. 3 m/min (carpete) e 250 m/min (têxteis industriais), dependendo do material.

Áreas de aplicação

• Denim
• Têxteis industriais
• Tecidos Raschel para cortinas
• Tecidos tecidos em fibra de vidro e fibra de carbono
• Carpete

Variantes

• Orthopac GRMM Straightener: variante manual sem sistema de varrimento óptico nem controlo automático. Pode ser utilizada com o PCS Pattern Control System ou equipada em retrofit com opções de varrimento/combi.

Sensores (sistemas de sensores tipicamente compatíveis)

• Scanner TK-12 — varrimento optoeletrónico (luz reflexa)
• Scanner CK-15 — varrimento por imagem (sensor de câmara)
• Scanner CTK-15 — varrimento por imagem para carpetes e têxteis técnicos
• Patcontrol PCS — detecção de padrão / sistema de controlo de distorção da trama

Especificações / Características técnicas

• Modelo: Orthopac GRVMC -15
• Materiais previstos: têxteis pesados (denim, carpete, têxteis industriais, Raschel, tecidos vidro/carbono)
• Largura máxima de trabalho: até 5400 mm
• Forças de tracção adequadas: até 400 kg
• Intervalo de velocidade de processamento: aprox. 3 m/min a 250 m/min (dependendo do material)
• Construção: quadro reforçado, rolamentos de rolos reforçados, rolos de bow e skew de maior diâmetro
• Hidráulica: unidades hidráulicas reforçadas para posicionamento dos rolos sob carga elevada
• Scanners e controlo: scanners ajustáveis lateralmente; electrónica e controlo equivalentes ao Orthopac RVMC
• Variantes: variante manual GRMM disponível para retrofit ou combinação PCS
• Marca: Mahlo
